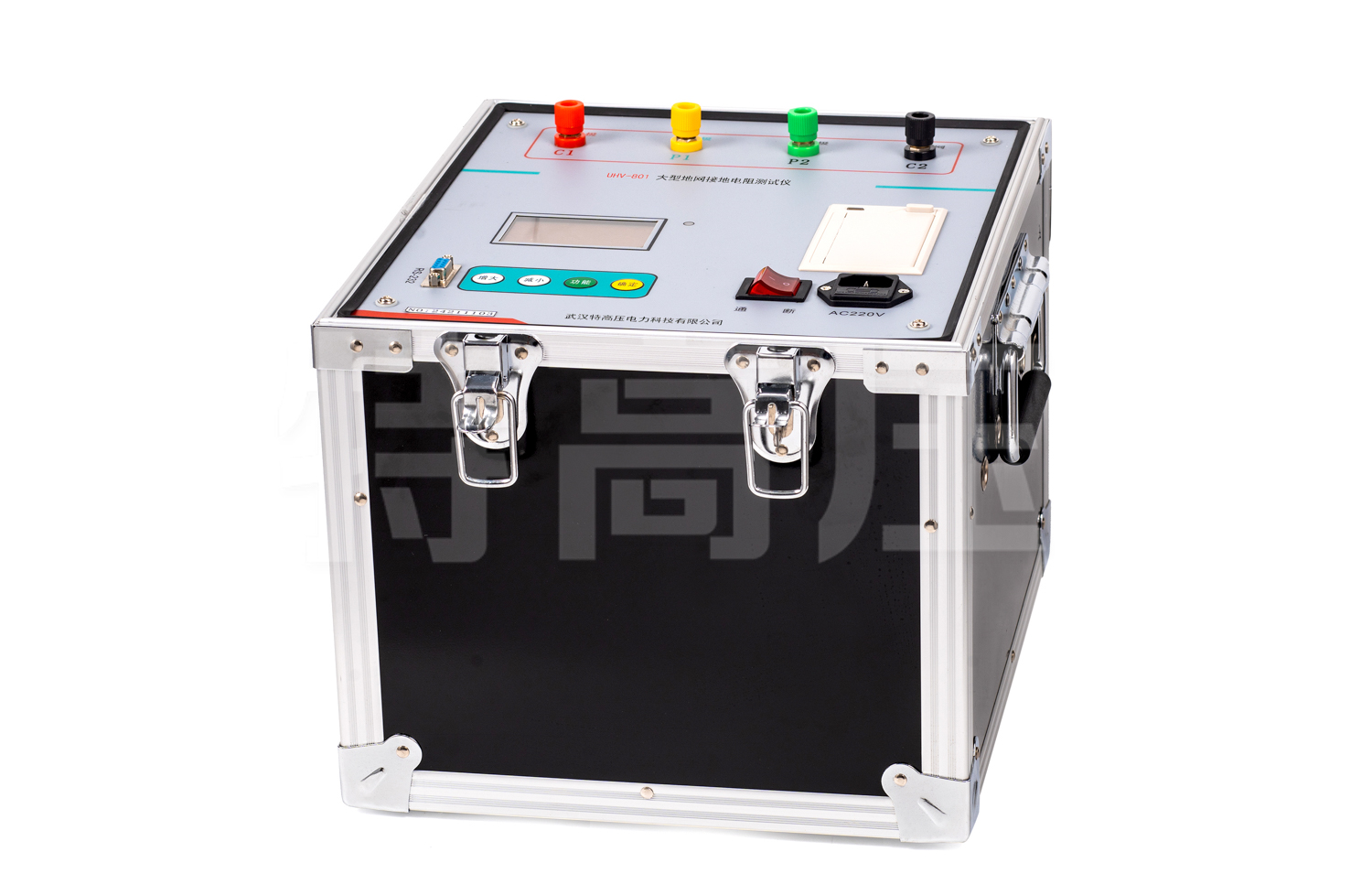

適用于電力部門，變電站等事業單位的電力大型地網接地電阻的檢測試驗
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 采用異頻法測量及現代軟硬件濾波技術
- 采用微機處理控制和信號處理
- 誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
目前在電力系統中，大型地網接地電阻測試儀目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大型地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓（需選配選頻表）、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
大型地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品別稱：地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀
產品參數
接地阻抗技術指標
| 測量范圍 | 0～200Ω(含電流樁阻抗) |
| 分 辨 率 | 0.001Ω |
| 測量誤差 | ±(讀數×1%+0.005Ω) |
| 最大輸出電壓 | AC 400V (45Hz、55Hz，雙頻，正弦波) |
| 最大輸出電流 | AC 5A (負載為5Ω～80Ω輸出5A，小于5Ω輸出2A) |
| 電流輸出檔位 | 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 |
| 抗干擾能力 | 抗工頻50Hz電壓10V |
| 測量線要求 | 電流線銅芯截面積≥1.5mm2 |
| 電壓線銅芯截面積≥1.0mm2 | |
| 供電電源 | AC220V±10%，50Hz |
| 外形尺寸 | 295×340×310mm3 |
| 儀器重量 | 28kg |
土壤電阻率技術指標
| 測量范圍 | 0~1000Ω · m（歐姆 · 米） |
| 測量精度 | ±2% |
| 分辨率 | 0.01Ω · m |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。
- 2、抗干擾能力強。大型地網接地電阻測試儀采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
- 3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。
- 4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓（需選配選頻表），接觸電壓。
- 5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
- 6、布線勞動量小，無需大電流線。
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
