檢驗測量接地電阻常用儀表的常用儀表
參考標準： DL/T 845.2-2004，GB/T 17949.1-2000
- 可快速全面的測量接地網絡中的各項參數
- 采用了超大LCD灰白屏背光顯示和微處理機技術
- 具有測試精準、快速、簡捷、穩定可靠等特點
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

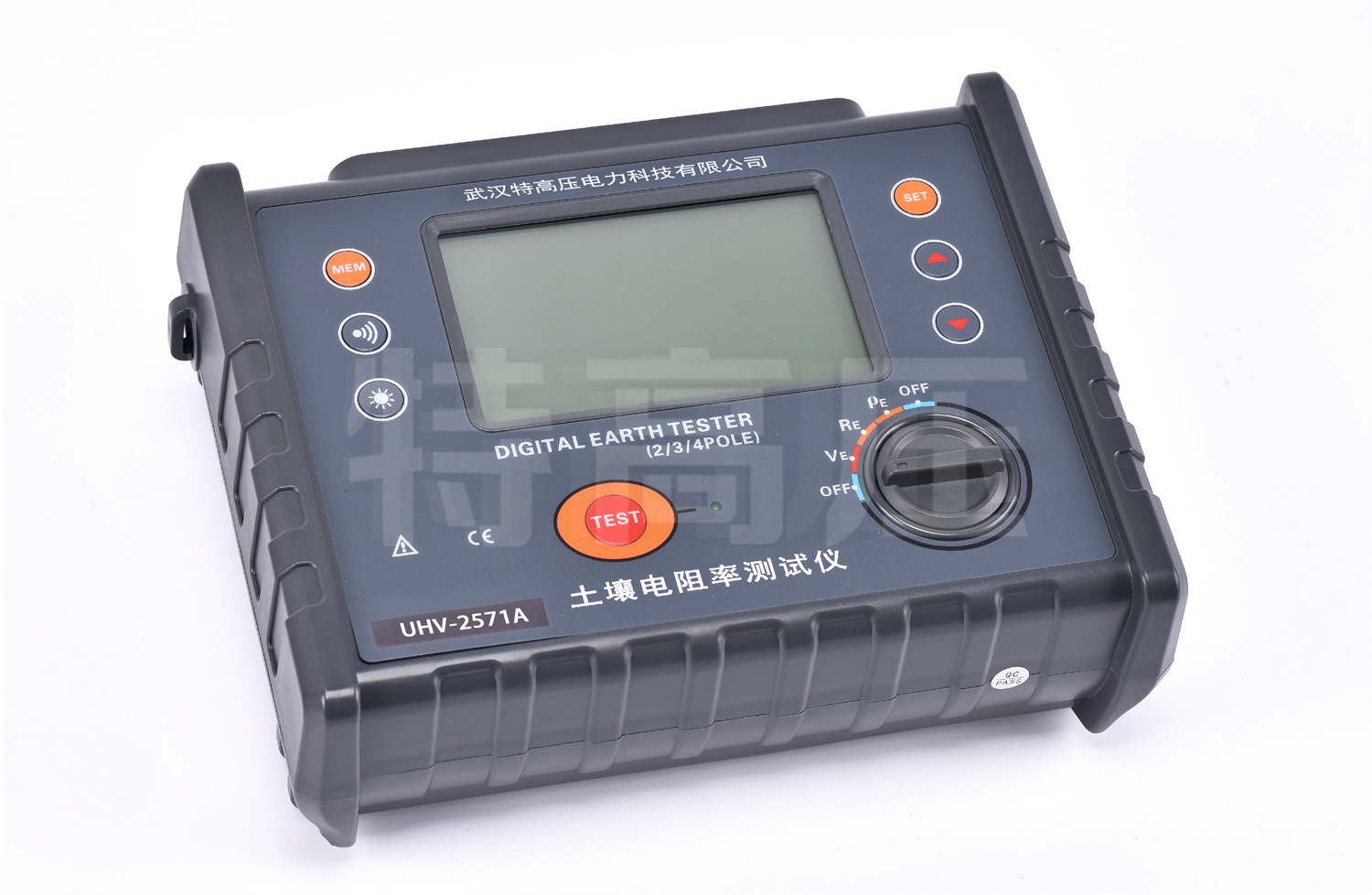

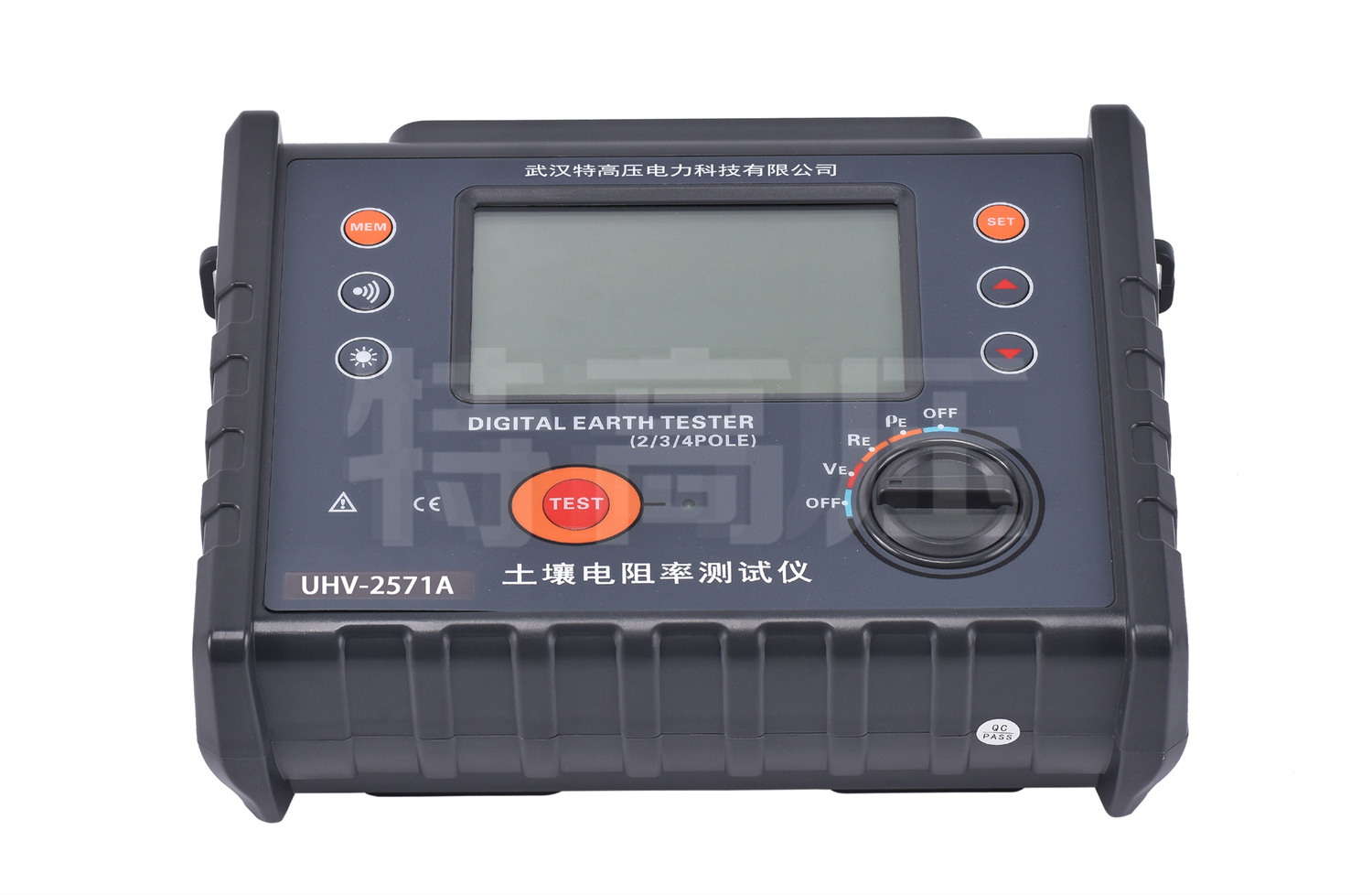

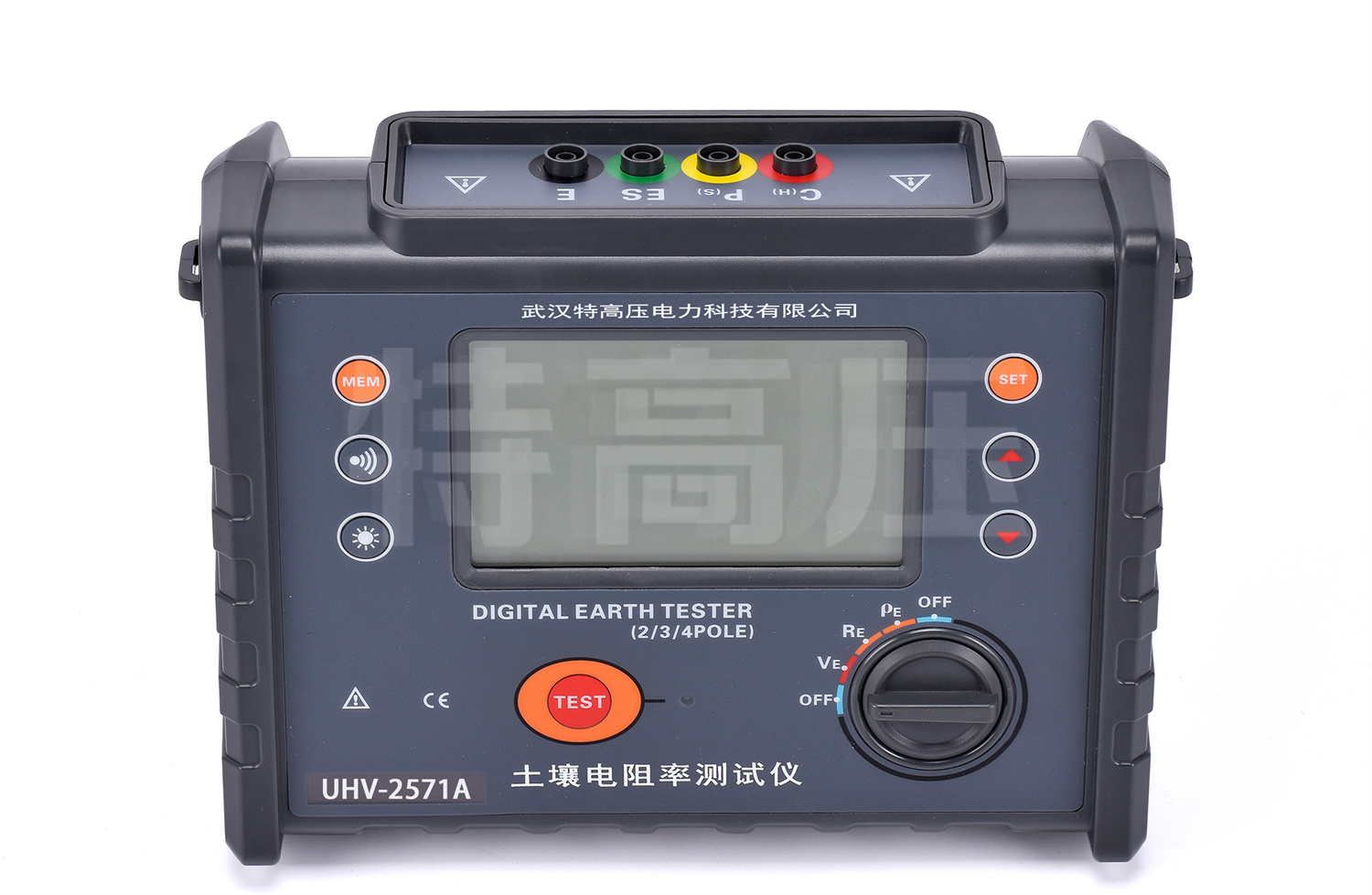

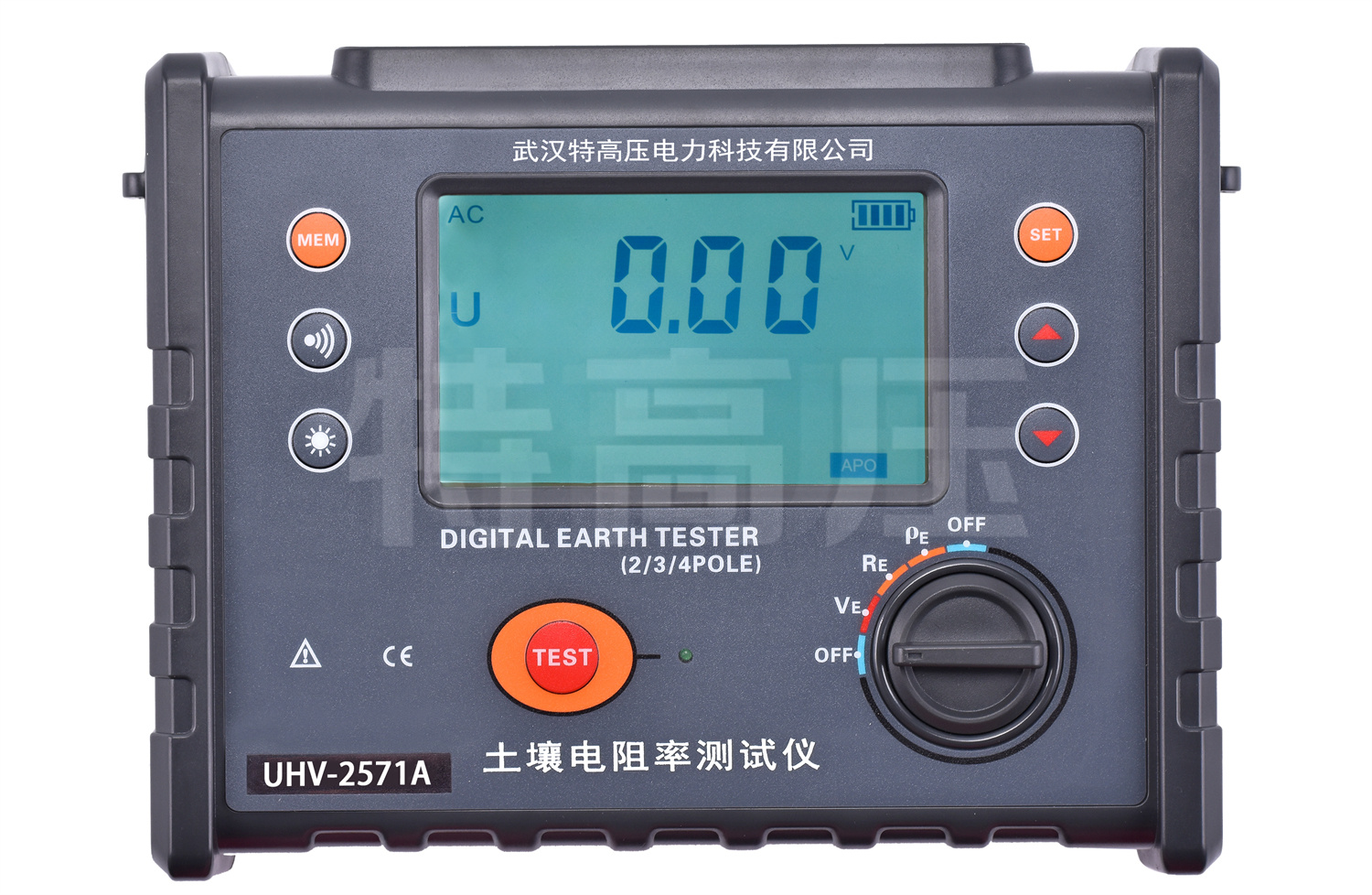

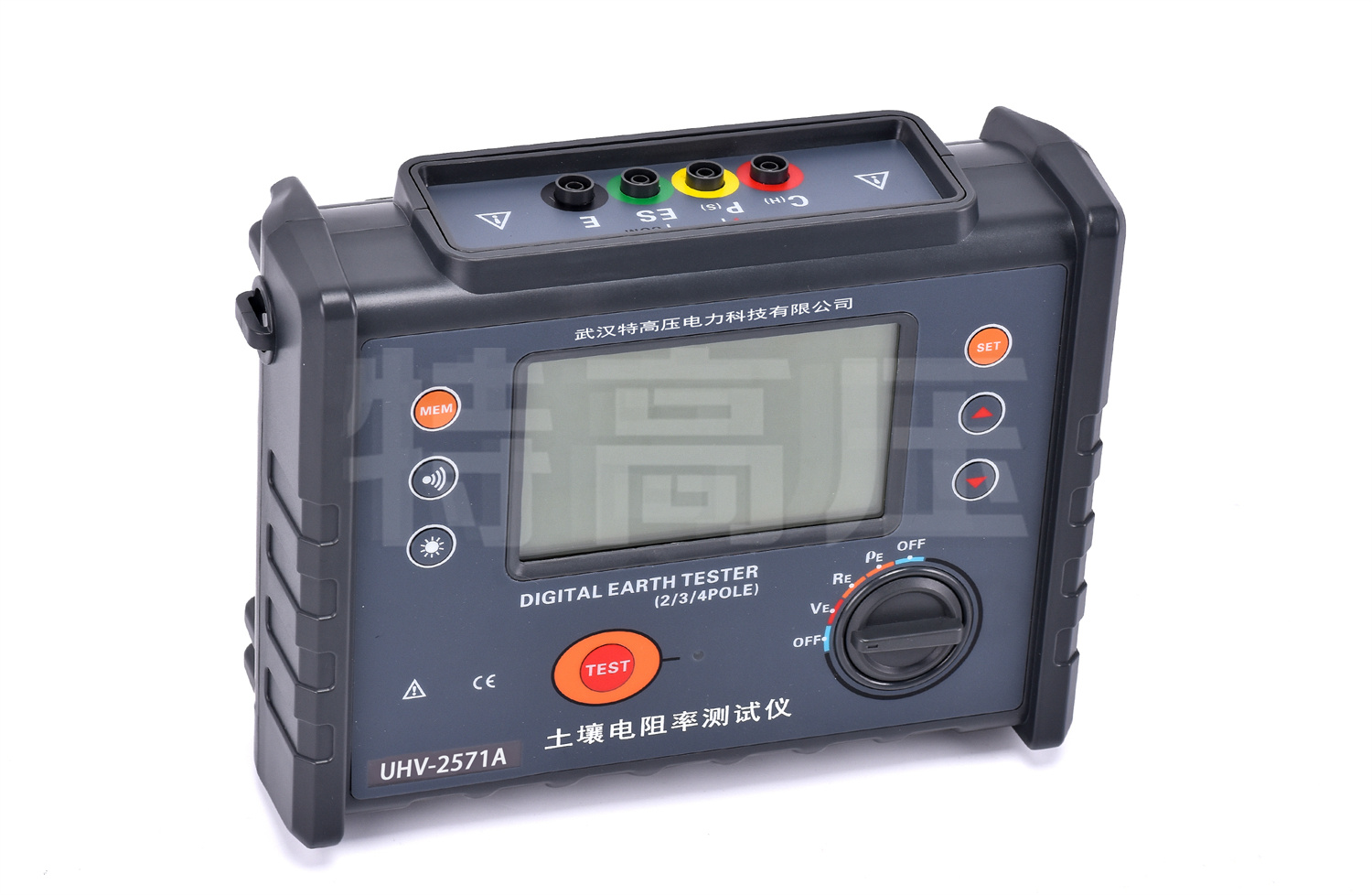

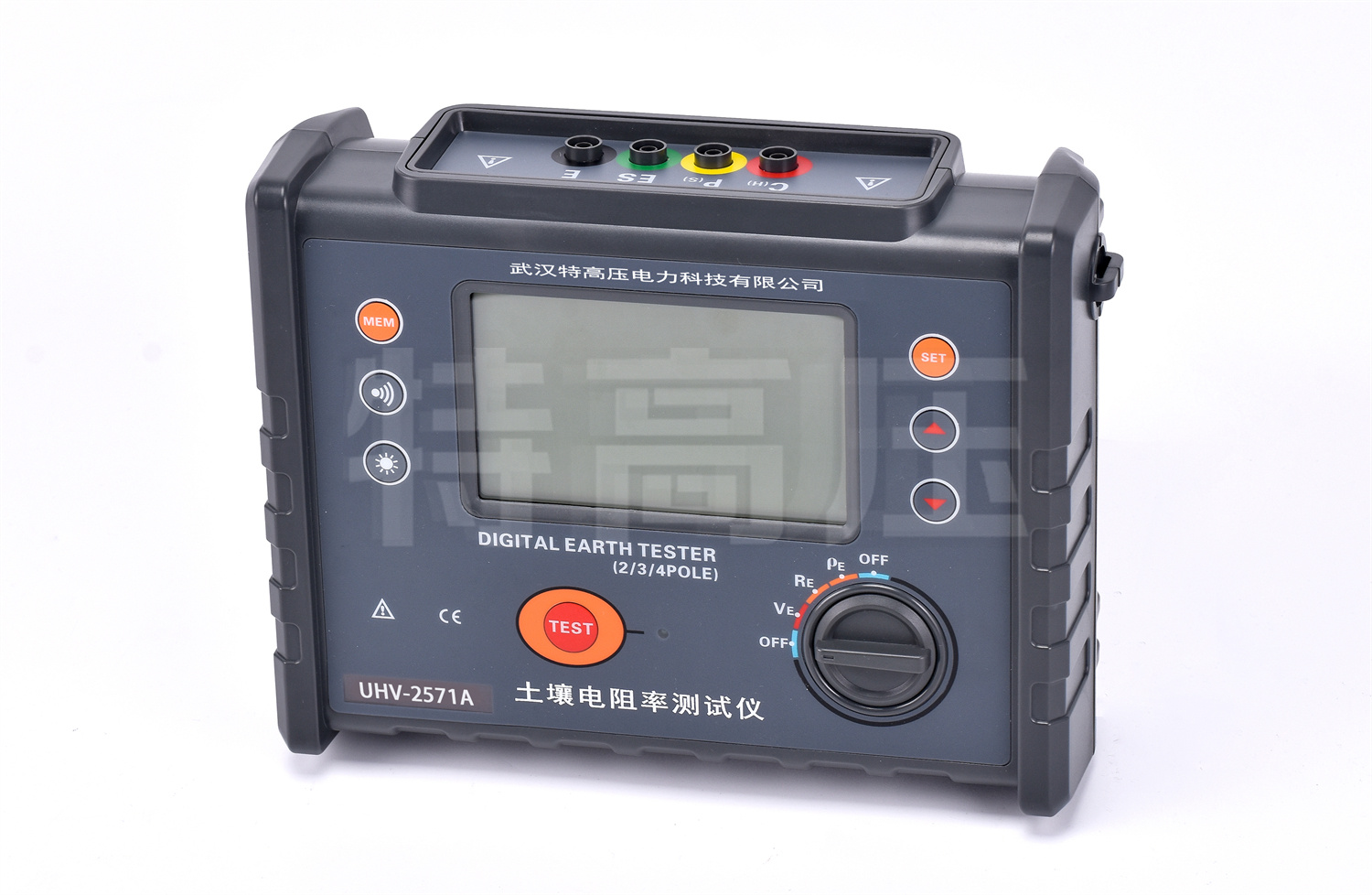

接地電阻·土壤電阻率測試儀又名四線接地測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大 LCD 灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。
適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點
接地電阻·土壤電阻率測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲 500 組數據，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V。
產品別稱： 數字接地電阻測試儀、四線接地電阻測試儀、數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表
產品參數
技術參數
| 測量功能 | 測量范圍 | 精度 | 分辨率 |
| 接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地電壓 | AC 0.00～600V | ±2%rdg±3dgt | 0.01V |
注：
1、基準條件：Rh Rs<100Ω時的精度。
工作條件：Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2、取決于R的測量精度而定，π=3.14， a:1 m～100m；
一般規格
| 功 能 | 二三四線測量接地電阻、土壤電阻率； |
| 接地電壓、交流電壓測量 | |
| 環境溫度濕度 | 23℃±5℃，75%rh以下 |
| 電 源 | DC 9V 6 節 LR14 干電池連續待機 100 小時以上 |
| 干擾電壓 | ＜20V（應避免） |
| 干擾電流 | ＜2A（應避免） |
| 測R時電極間距 | a＞5d |
| 測ρ時電極間距 | a＞20h |
| 輔助接地電阻值 | 基準條件＜100Ω,工作條件＜5kΩ |
| 量 程 | 接地電阻：0.00Ω～30.00kΩ |
| 土壤電阻率：0.00Ωm～9999kΩm | |
| 接地電壓：0.00V～600V | |
| 測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
| 測量方法 | 接地電阻：額定電流變極法 |
| 土壤電阻率：四極法 | |
| 接地電壓：平均值整流(S-ES 接口間） | |
| 測試頻率 | 128Hz |
| 短路測試電流 | AC > 20mA (正弦波) |
| 開路測試電壓 | AC 28V max |
| 電極間距范圍 | 可設定1m～100m |
| 換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
| 土壤電阻率：0.00Ωm～9999kΩm全自動換檔 | |
| 背 光 | 可控灰白色背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，灰白色背光 |
| 測量指示 | 測量中LED閃爍 |
| LCD 尺寸 | 111mm×68mm |
| LCD顯示域 | 108mm×65mm |
| 儀表尺寸 | 240mm (長)×188mm (寬)×85mm (高) |
| 標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
| 簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
| 輔助接地棒 | 4根 |
| 測量時間 | 對地電壓：約 3 次/秒 |
| 接地電阻、土壤電阻率：約7秒/次 | |
| 接地電壓 | AC 600V以下測量 (接地電壓測量功能不能用于測量商用電) |
| 數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據查閱 | 查閱數據時“MR”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 報警功能 | 測量值超過報警設定值時發出報警提示 |
| 電池電壓 | 電池電壓低符號顯示 |
| 自動關機 | “APO”指示，開機 15 分鐘后自動關機 |
| 功 耗 | 待機: 約 40mA(背光關閉) |
| 開機開背光: 約 43mA | |
| 測量：約 75mA(背光關閉) | |
| 質 量 | 儀表：1280g(含電池) |
| 測試線：1300g | |
| 輔助接地棒：720g(4根) | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻：H-E、S-ES 各端口間 AC 280V/3 秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度 2)； |
| IEC61010-031； | |
| IEC61557-1(接地電阻)； | |
| IEC61557-5(土壤電阻率)； | |
| JJG 366-2004； |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、儀器采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。
- 2、儀器匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。
- 3、儀器具有測試精準、快速、簡捷、穩定可靠等特點。
- 4、儀器使用了快速濾波技術可將干擾減至最小。同時存儲500組數據。
