適用于電力試驗中對電壓互感器的誤差（比差、角差）的測量
參考標準：JJG 314-2010
- 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理
- 具有極性、變比、接線檢查功能
- 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全
注：關于產品購買、技術維護等服務，歡迎致電!
對UHV-740 GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電容式電壓互感器現場校驗儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6kV/100V、6kV/ /100V/ 、10kV/100V、10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
產品別稱：GIS 電磁式與電容式電壓互感器現場測試儀、GIS 電磁式與電容式電壓互感器現場校驗儀、電容式電壓互感器現場校驗儀
產品參數
技術參數
| 環境條件 | 溫度 | （5~40）℃ |
| 相對濕度 | <80%（25℃） | |
| 海撥高度 | <4500m | |
| 電源頻率 | 50±0.5Hz | |
| 被測電壓互感器類型 | GIS電磁式(PT)、電容式電壓互感器(CVT) | |
| 一次電壓 | 6-500kV/√3（非標準一次電壓也可） | |
| 二次電壓 | 100V,100V/√3,110V,110V/√3,100/3V | |
| 誤差測量準確度 | 0.05% | |
| 分壓比測量準確度 | 0.5% | |
| 分壓電容測量準確度 | 2% | |
| 直流電阻測量準確度 | 0-0.1Ω | 3% |
| 0.1-50 | 1% | |
| 內部標準電壓互感器部分 | 變比范圍 | 6kV/100V、6kV/√3 /100V/√3 |
| 10kV/100V、10kV/√3 /100V/√3 | ||
| 35kV/100V、35kV/√3 /100V/√3 | ||
| 110kV/100V、110kV/√3 /100V/√3 | ||
| 220kV/100V、220kV/√3 /100V/√3 | ||
| 330kV/100V、500kV/√3 /100V/√3 | ||
| 準確度等級 | 0.02% | |
| 校驗儀檢定部分 | 電壓范圍 | 0-100V （百分表誤差 0.5%） |
| 比差 | 0.001%-3% （100V） | |
| 角差 | 0.00′-50′（100V） | |
| 誤差 | △X=±(2%×X+2%×Y±2 個字) | |
| △Y=±(2%×X+2%×Y±2 個字) | ||
| 導納 | 0.1ms-99.9ms | |
| 誤差 | △X=±(2%×X+2%×Y±2 個字) | |
| △Y=±(2%×X+2%×Y±2 個字) | ||
| 外形尺寸（mm） | 496*394*185 | |
| 重量（kg） | 14.0 | |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
- 2、單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
- 3、具有極性、變比、接線檢查功能。
- 4、一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
- 5、具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
- 6、測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
- 7、測試過程最大電壓不超過4kV，并采取各種保護措施，確保人身安全及設備安全、可靠。
- 8、測試過程操作簡單。

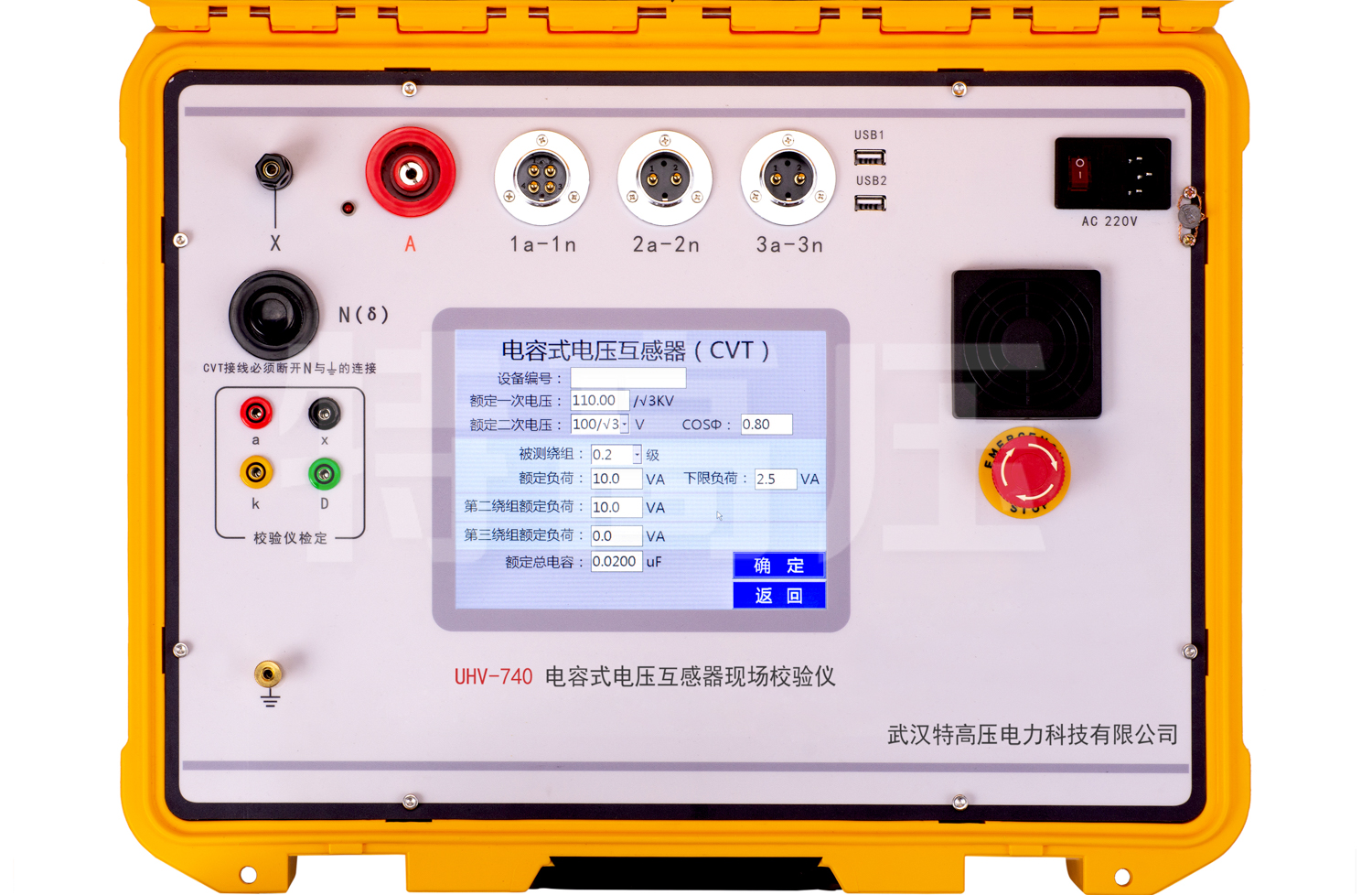

- 9、電容式電壓互感器現場校驗儀采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
- 10、電容式電壓互感器現場校驗儀具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。

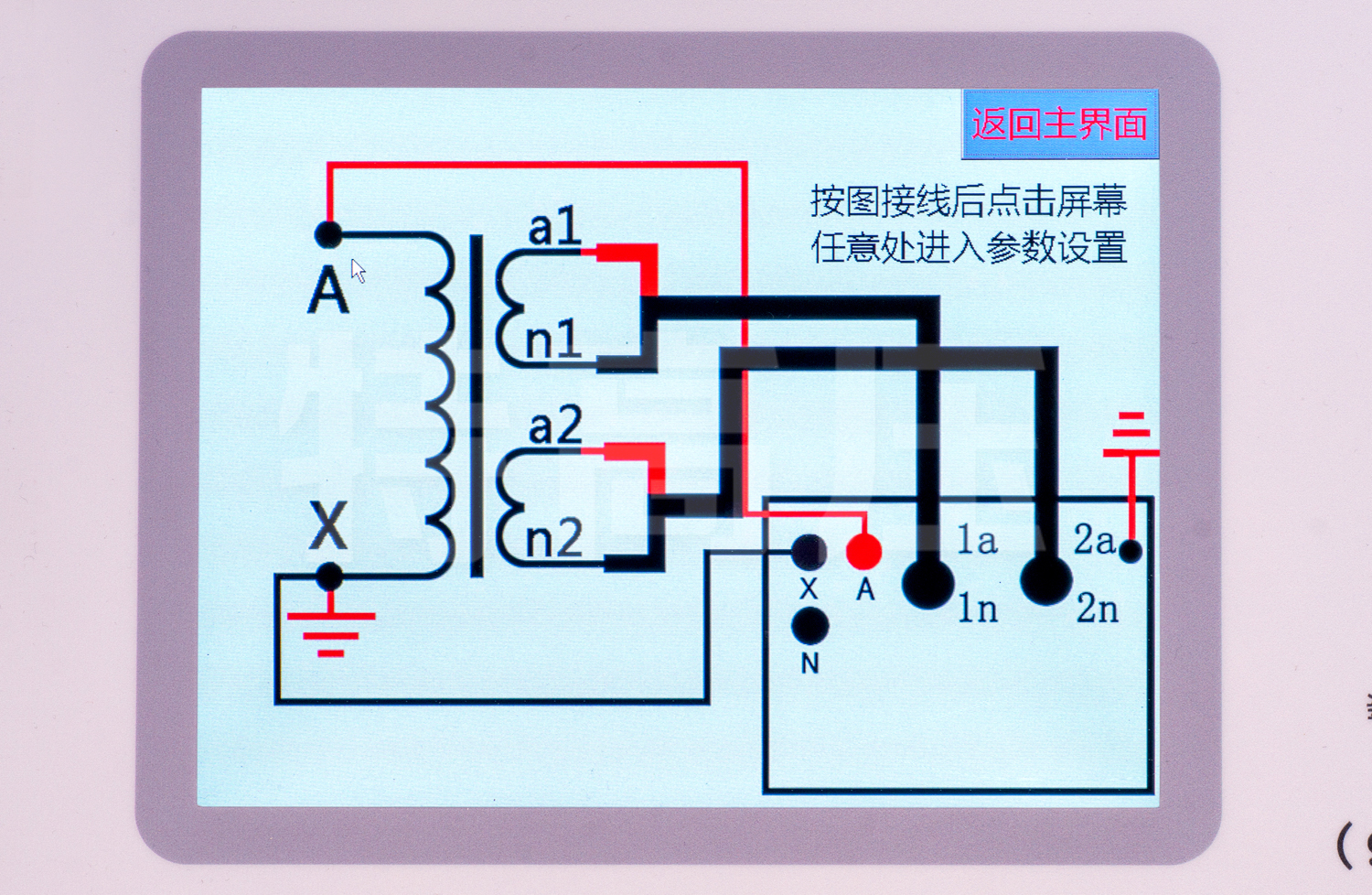

- 11、電容式電壓互感器現場校驗儀內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。
