用于對電流互感器的誤差（比差、角差）的測量
參考標準：JJG 313-2010
- 直接化整現場數據，判定合格或不合格
- 自動對測試數據進行化整，并判斷是否超差
- 測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器
注：關于產品購買、技術維護等服務，歡迎致電!
我公司根據現場需要，研制出了電流互感器現場校驗儀。可滿足用戶對電流互感器的誤差（比差、角差）的測量。精度高、穩定性好、體積小，重量輕的特點極大方便了用戶。
產品別稱：互感器測試儀、互感器現校儀、互感器現場測試儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、電流互感器現場校驗儀
產品參數
技術參數
| 變比范圍 | 5A/5A～25000A/5A（5A/1A～5000A/1A）±0.2% |
| 誤差測量范圍 |
5A/5A～5000A/5A（5A/1A～5000A/1A） 準確度：±0.05% 直流電阻：0.0-0.1Ω ±3％ 0.1-50Ω ±1% CT二次負荷：1Ω－25Ω ±2％ |
| 工作條件 | AC 220V±10% / 50Hz±2% |
| 環境溫度 | 0－40℃ |
| 環境濕度 | 25℃時＜85% |
| 整機重量 | ≤5kg |
| 整機體積 | 33cm×28cm×14cm |
測量誤差
| 測量誤差 | ||
| 額定電流 | 比差（±％） | 角差（±′） |
| 5% | 0.10 | 4 |
| 20% | 0.05 | 4 |
| 100% | 0.05 | 2 |
| 120% | 0.05 | 2 |
| 200% | 0.05 | 2 |
| 穩定度 | 0.05 | 2 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電流互感器誤差現場測試儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作
- 2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作
- 3、電流互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，相當于0.05S 級電流互感器，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果測算出互感器的誤差
- 4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾
- 5、測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器
- 6、可以用互感器校驗儀檢驗裝置檢定該儀器內附互感器校驗儀的精度
- 7、直接化整現場數據，判定合格或不合格
- 8、測量標準變比電流互感器與測量非標準變比電流互感器的1％-120％（S級）的規程點誤差（角差、比差）
- 9、測量標準變比電流互感器與測量非標準變比電流互感器的1％-200％（S級）的任意點誤差（角差、比差）
- 10、一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）
- 11、一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差（角差、比差）
- 12、檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A
- 13、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，并判斷是否超差

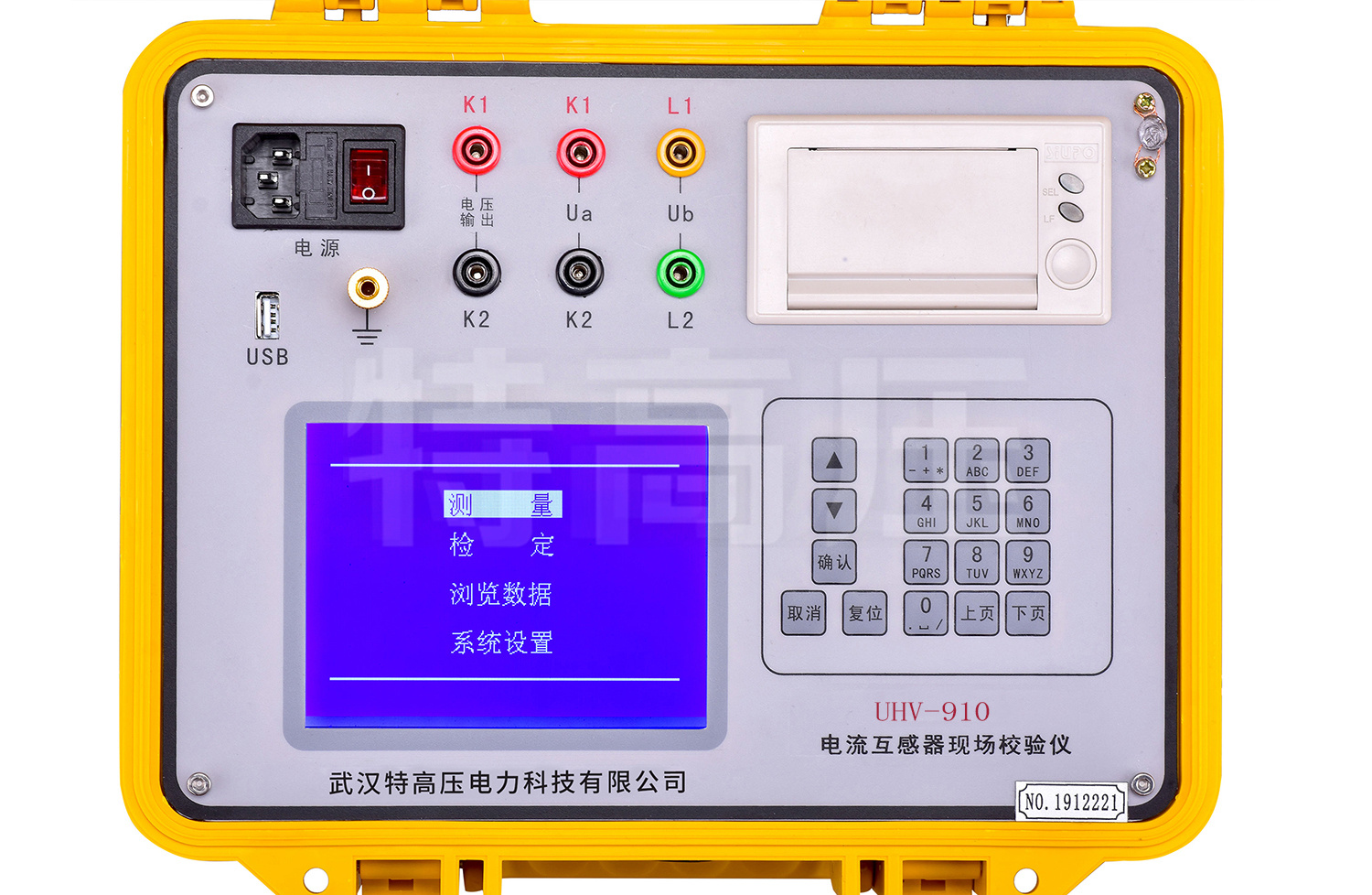

- 14、320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便
- 15、可現場進行各種測量數據的存儲和打印，方便用戶查詢

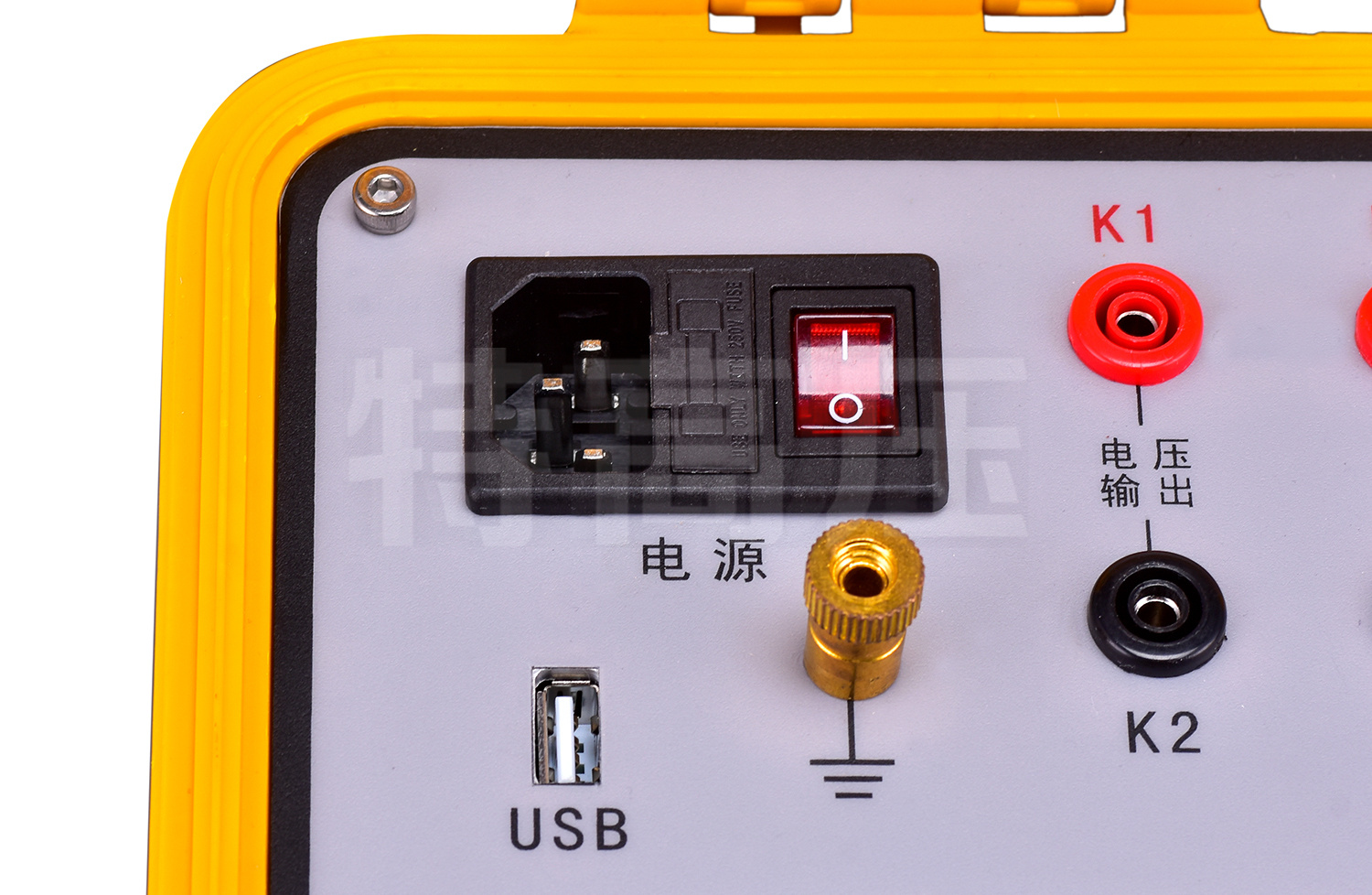

- 16、儀器通過標準USB接口方便的與計算機連接傳輸數據，后臺管理軟件進行報表處理并按國家標準打印證書
- 17、機箱應采用防震防壓材料，保障現場操作人員的安全和設備安全
產品視頻

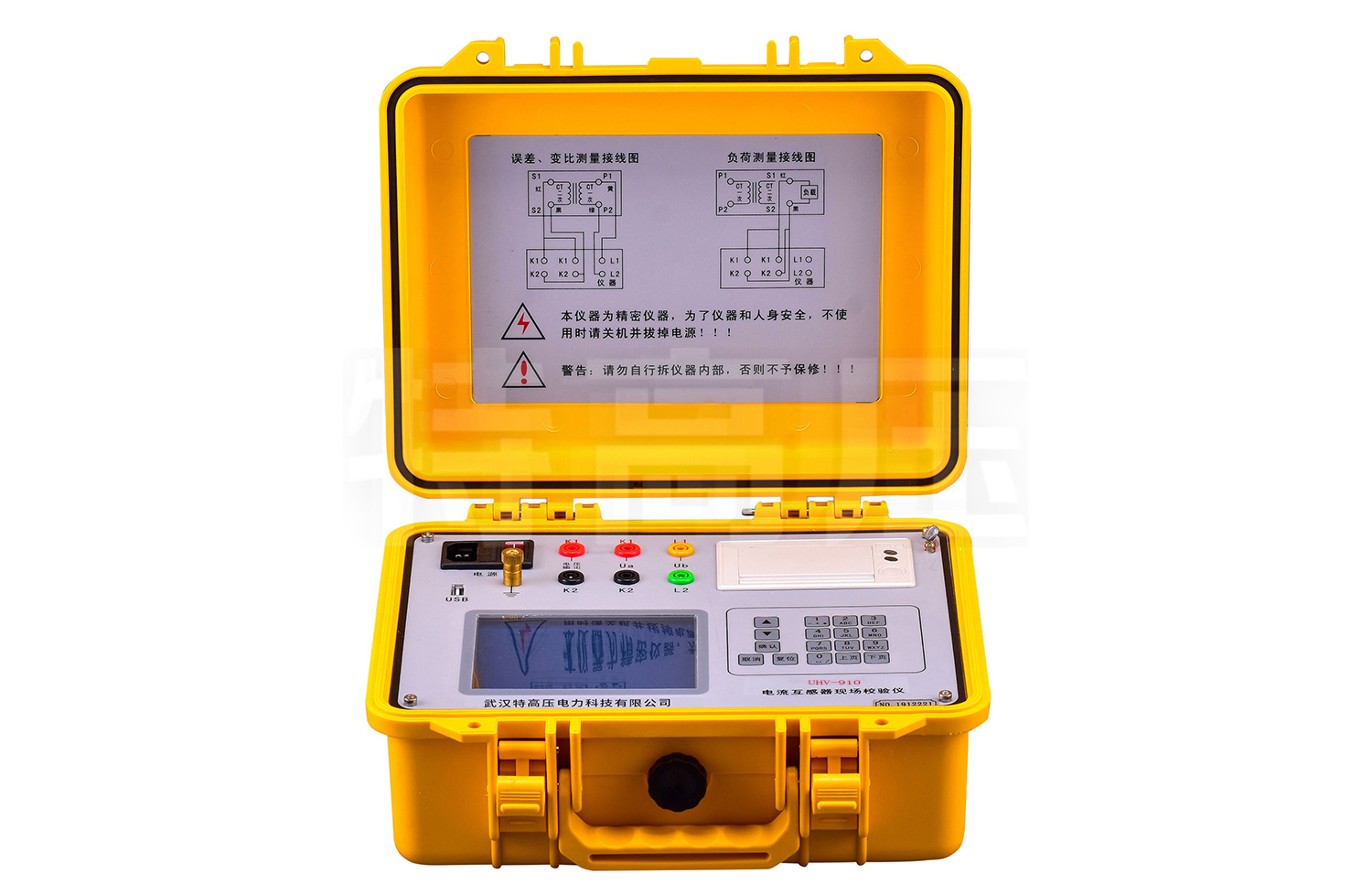

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
