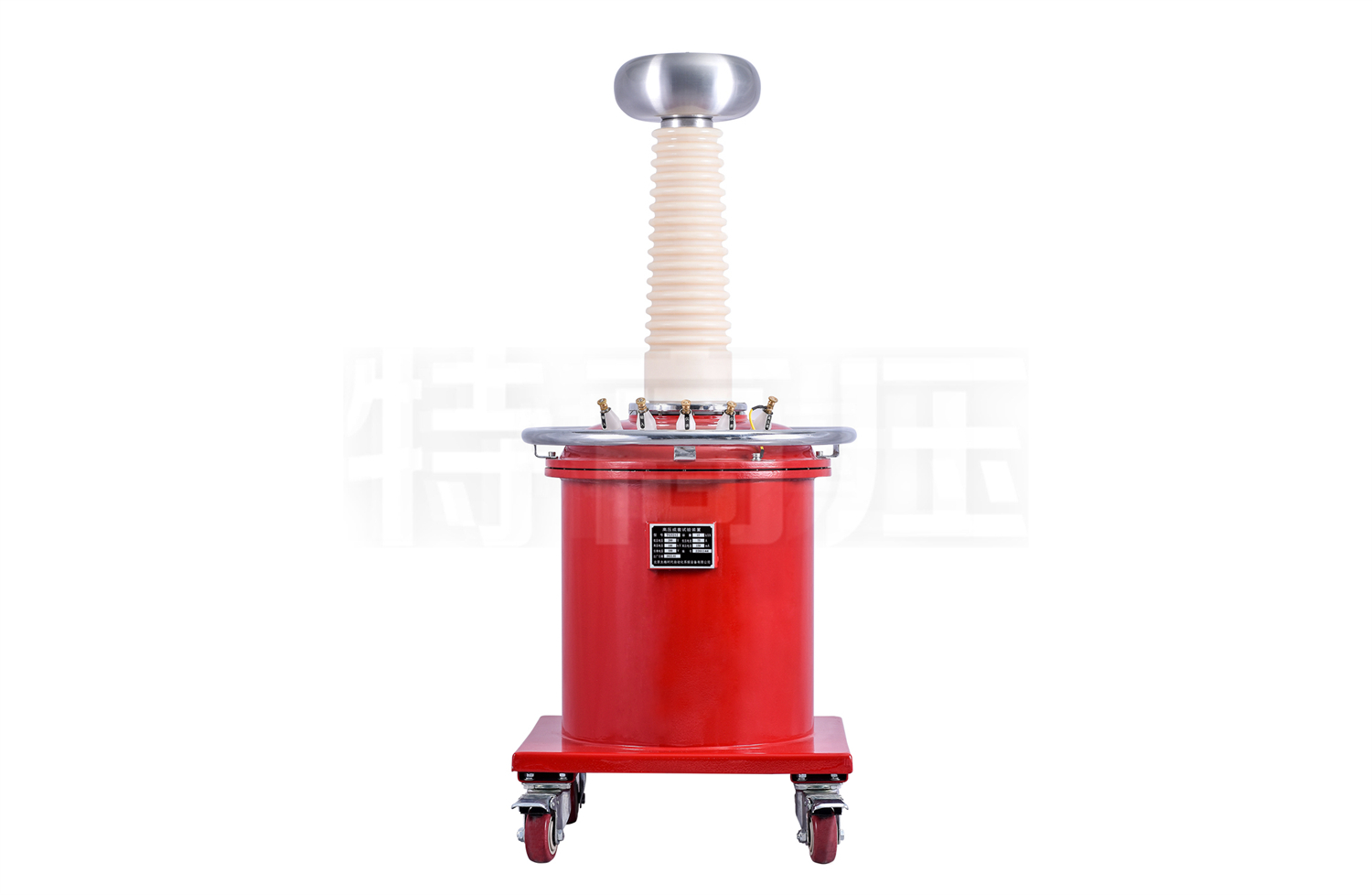

YDQ系列充氣式試驗變壓器

電力設備檢測及預防性試驗所必備的試驗設備

參考標準：DL/T 848.2-2018，DL/T 474.4-2018

產品說明書檢定證書標準及規程產品圖集操作視頻

絕緣強度高于油浸試驗變壓器，電暈極小
潔凈，無油污，勿需維護
重量輕(比同等級油浸試驗變壓器輕(40%-65%)

注：關于產品購買、技術維護等服務，歡迎致電!

產品簡介

產品參數

產品特征

產品視頻

產品圖集

資質證書

聯系我們

充氣式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

我公司經過多年的努力，研究成功了充氣式交流試驗變壓器，本系列充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%(視電壓及容量等級而定)，而且無油污染，單臺充氣式試驗變壓器的電壓等級可達300kV。由于該充氣式試驗變壓器采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

產品別稱：YDQ交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、充氣式試驗變、充氣變、充氣試驗變、充氣式輕型高壓試驗變

產品參數

技術參數

電壓等級	10kV～300kV
容量范圍	1～500kVA
空載電流	＜7%
阻抗電壓	＜8%
產品類型	交流、交直流、交流串級、交直流串級

主要產品規格

規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	低壓輸入		變比(高/儀)	溫升℃(30分鐘)
規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	電壓(V)	電流(A)	變比(高/儀)	溫升℃(30分鐘)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	400	53	500	10
YDQ-30/50	30	50	600	400	79	500	10
YDQ-50/50	50	50	1000	400	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	400	53	1000	10
YDQ-30/100	30	100	300	400	79	1000	10
YDQ-50/100	50	100	500	400	132	1000	10
YDQ-20/150	20	150	133	400	53	1500	10
YDQ-30/150	30	150	200	400	80	1500	10
YDQ-50/150	50	150	333	400	132	1500	10
YDQ-100/150	100	150	667	400	263	1500	10
YDQ-50/200	50	200	250	400	132	2000	10
YDQ-100/200	100	200	500	400	263	2000	10
YDQ-150/200	150	200	750	400	395	2000	10
YDQ-200/200	200	200	1000	400	526	2000	10
YDQ-300/200	300	200	1500	400	790	2000	10
YDQ-50/300	50	300	170	400	132	3000	10
YDQ-100/300	100	300	333	400	263	3000	10
YDQ-150/300	150	300	500	400	395	3000	10
YDQ-200/300	200	300	667	400	526	3000	10
YDQ-300/300	300	300	1000	400	790	3000	10

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-016-1896

產品特征

1、該充氣式試驗變壓器體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)。
2、潔凈，無油污。
3、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。
4、絕緣強度明顯高于油浸試驗變壓器，電暈極小。

產品視頻

產品圖集

產品附件圖

整套

產品細節圖

試驗變壓器整套

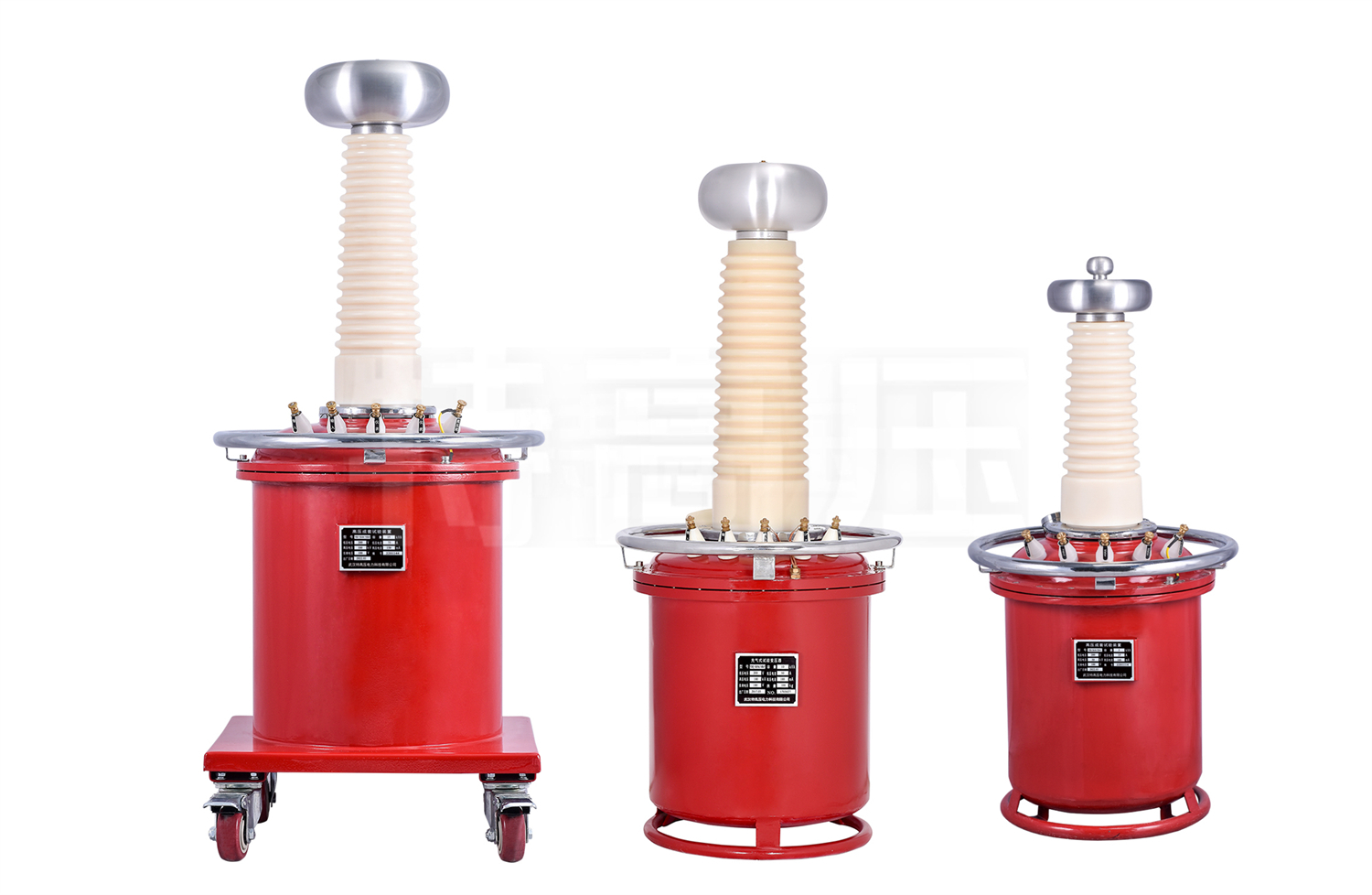

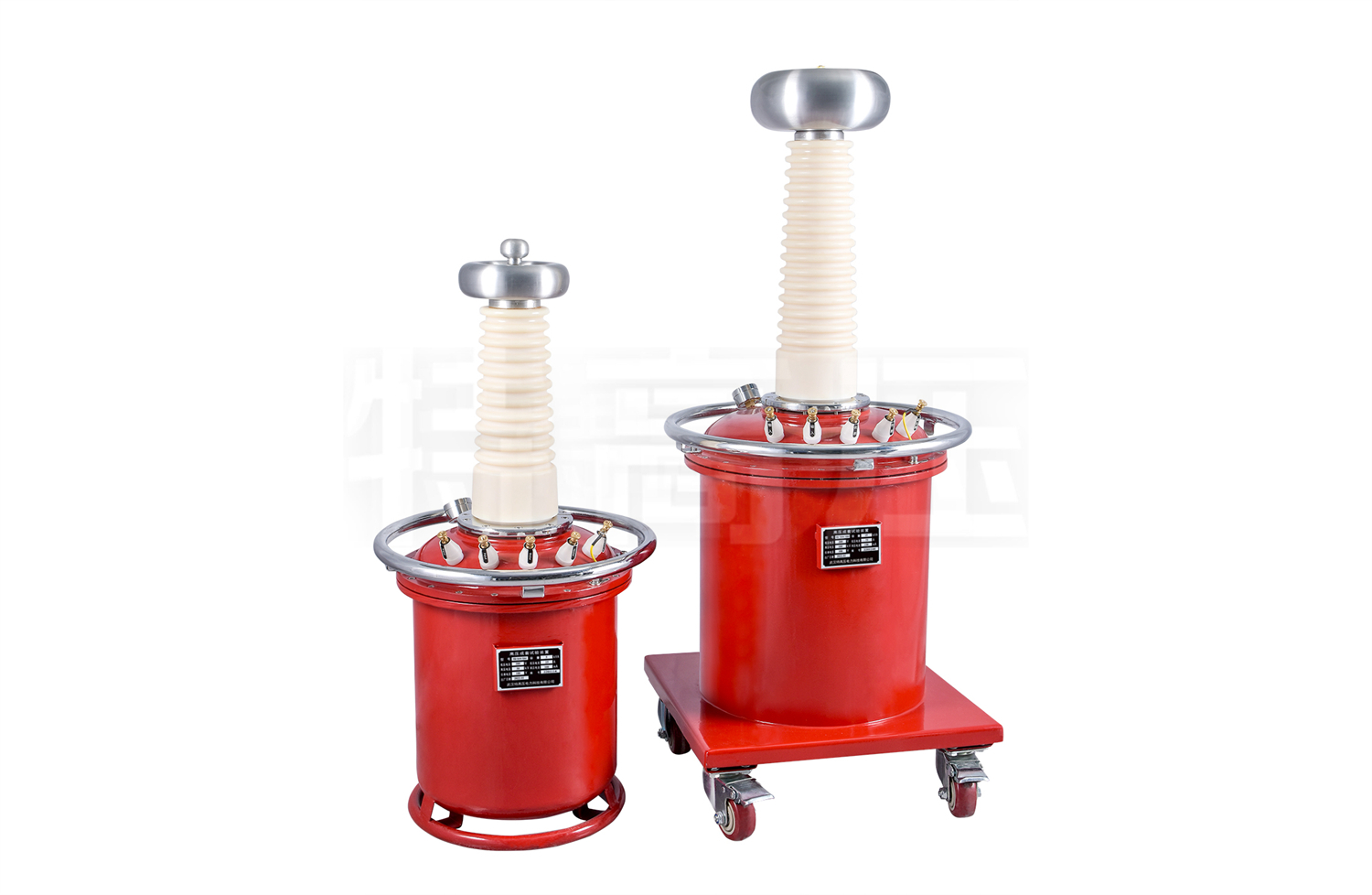

試驗變壓器大中型組合

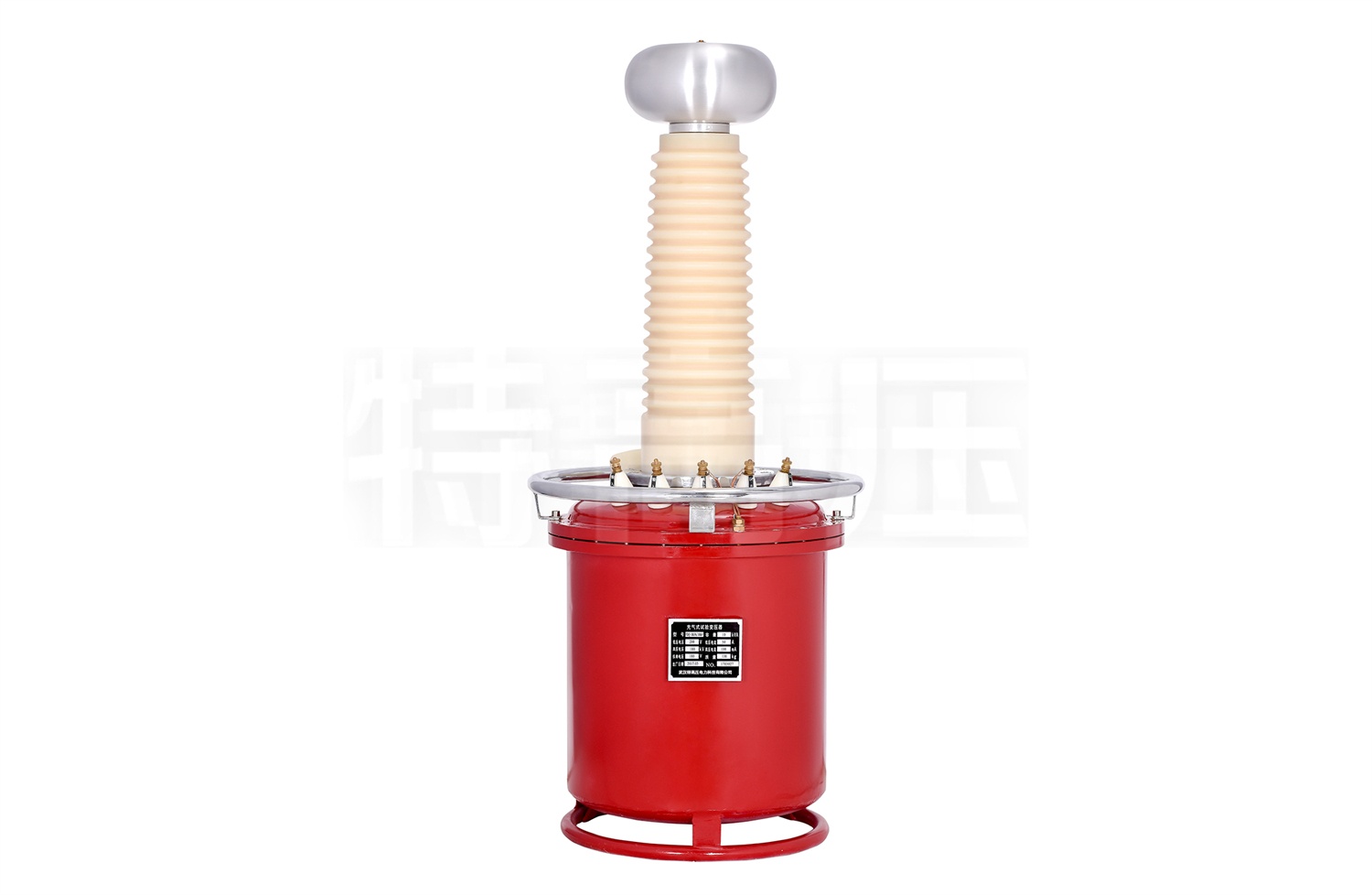

試驗變壓器正面

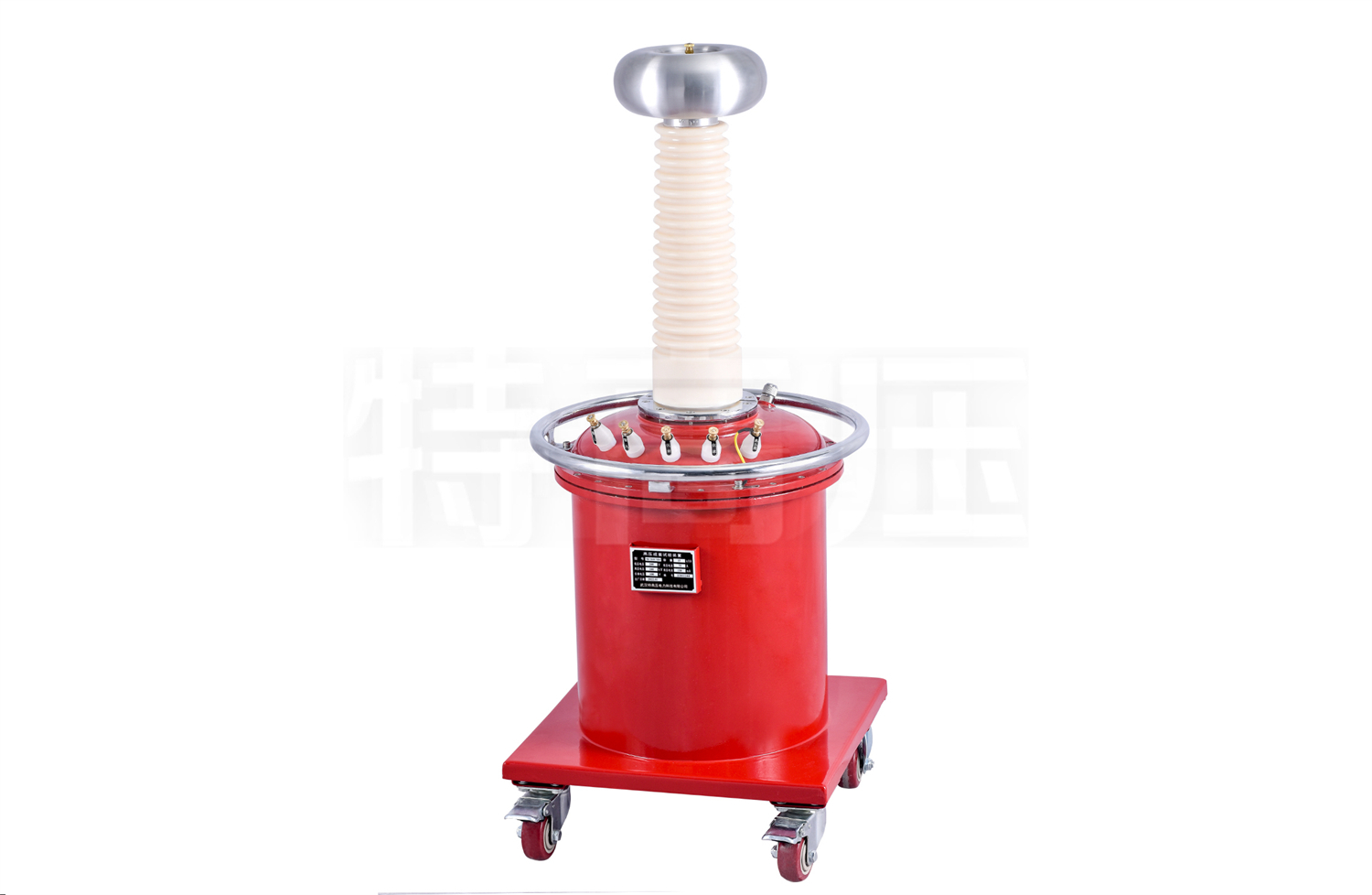

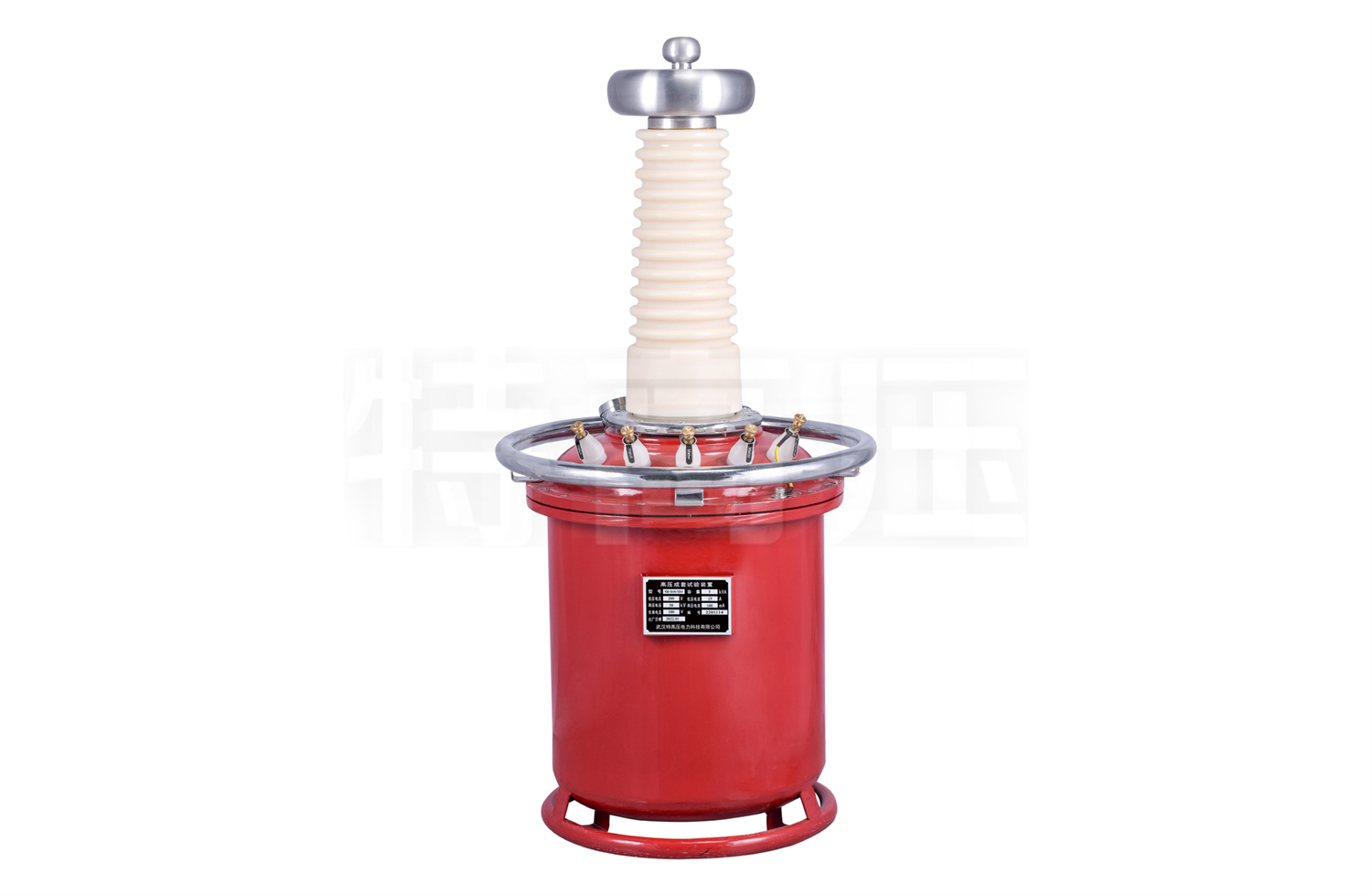

試驗變壓器多角度展示

接線柱

充氣口

壓力表

均壓球

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
