適用于電力部門現場試驗高壓發生專用配套設備
參考標準：DL/T848.1-2019，DL/T596-2021，GB11032-2020，GB/T 16927.1-2011，DL/T474.2-2018，Q_GDW 12482.1-2024
- 儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期
- 自動耐壓試驗，完整顯示升降壓過程，耐壓時間
- 全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

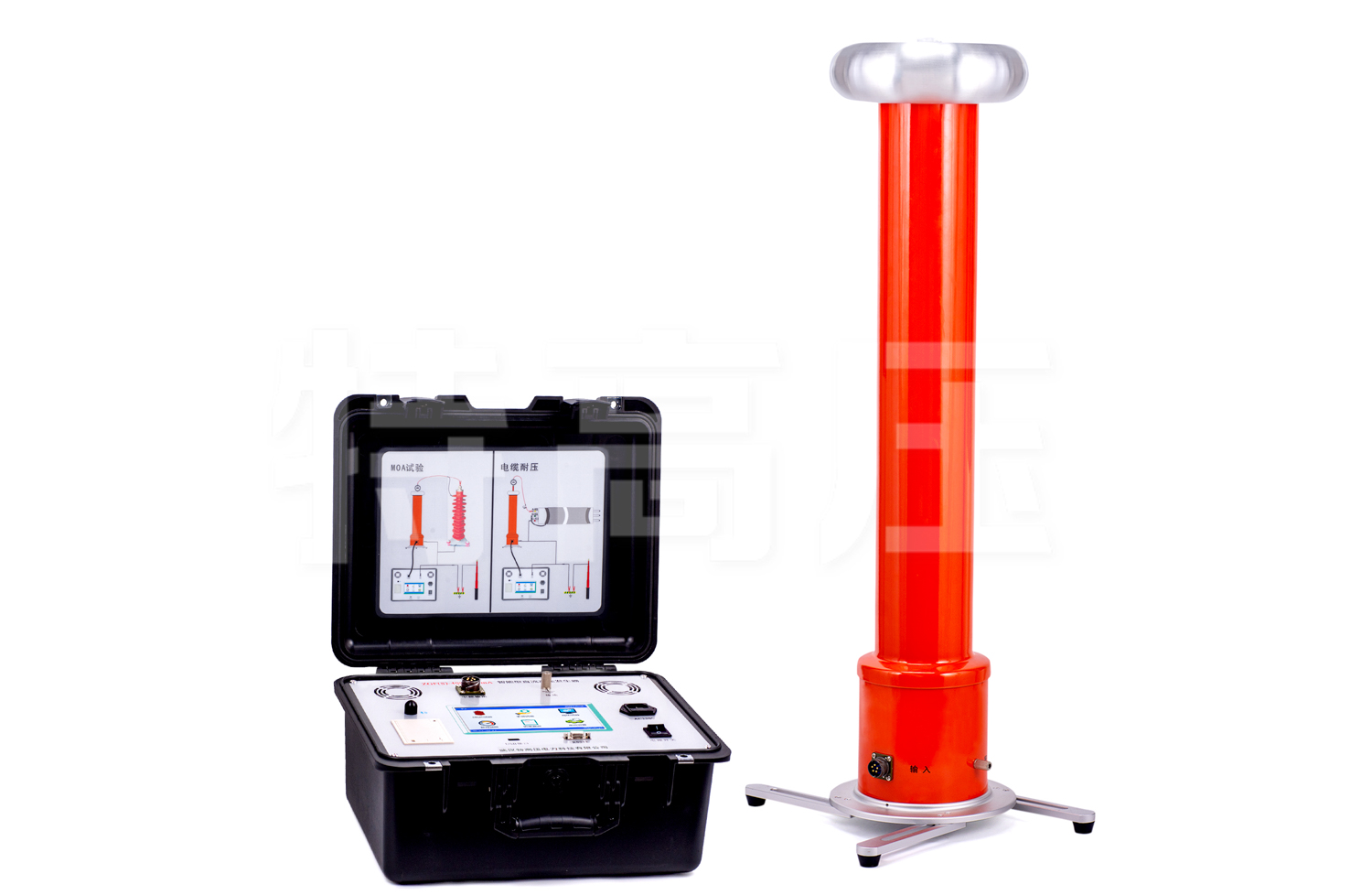

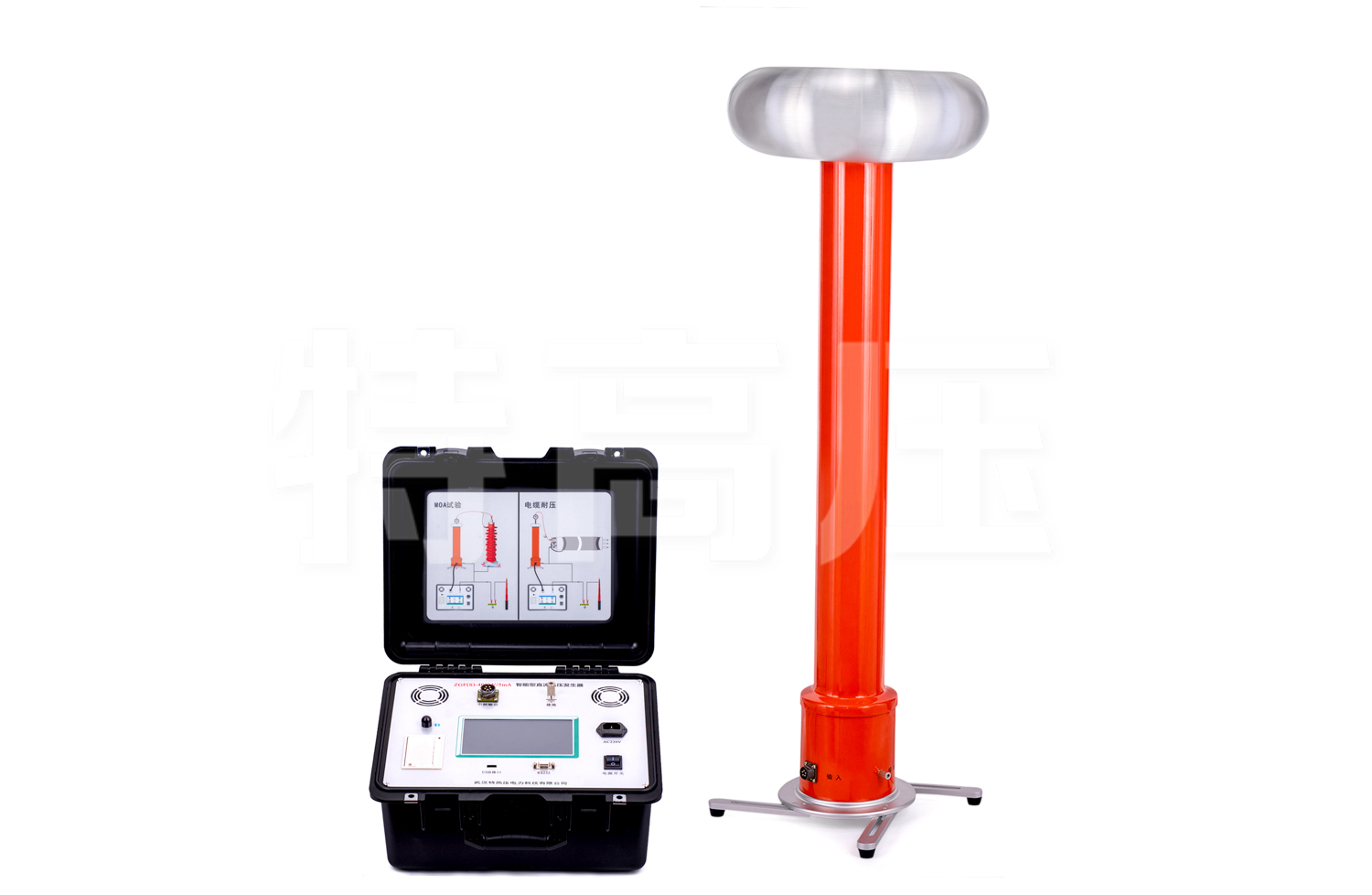

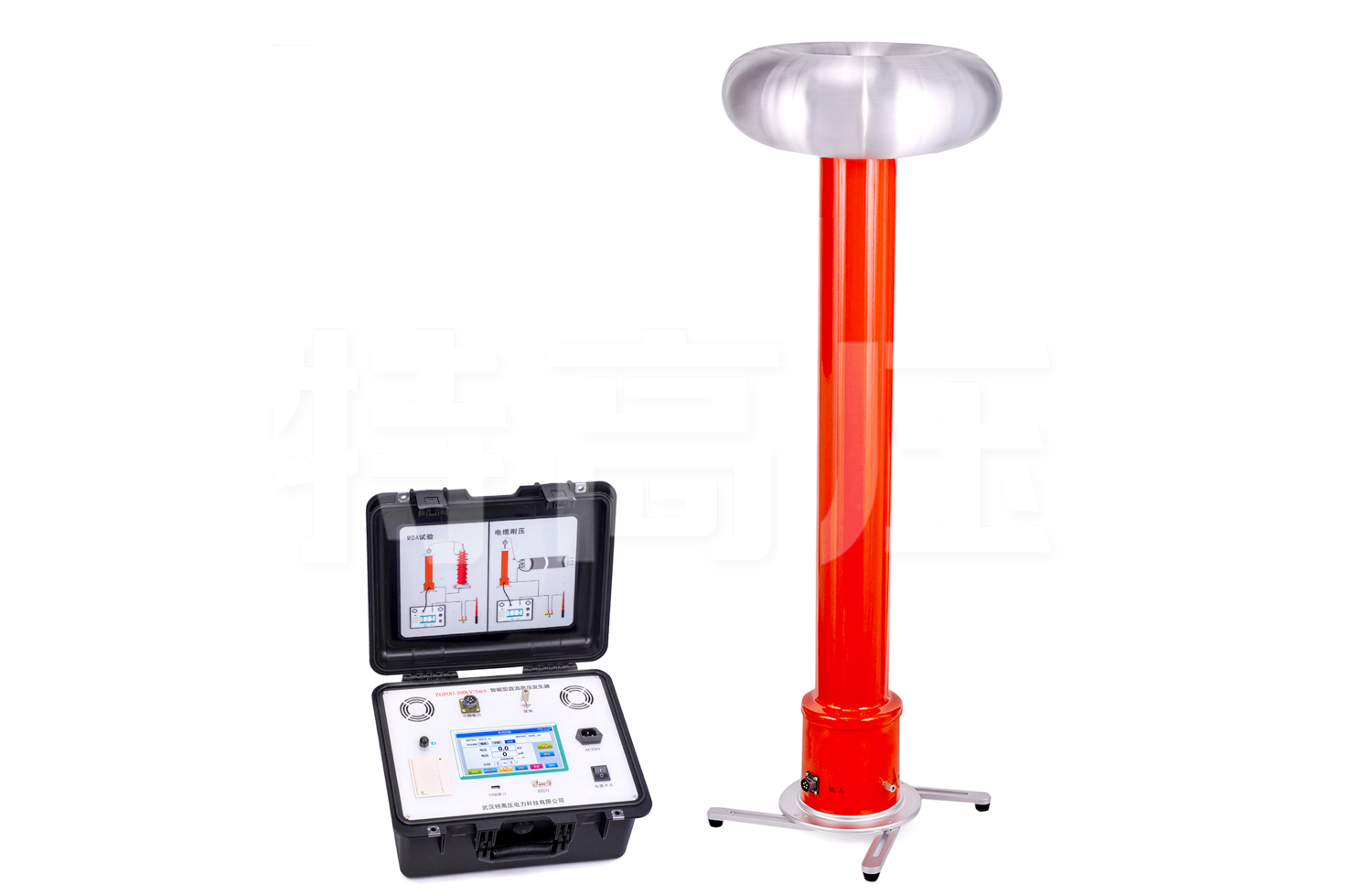

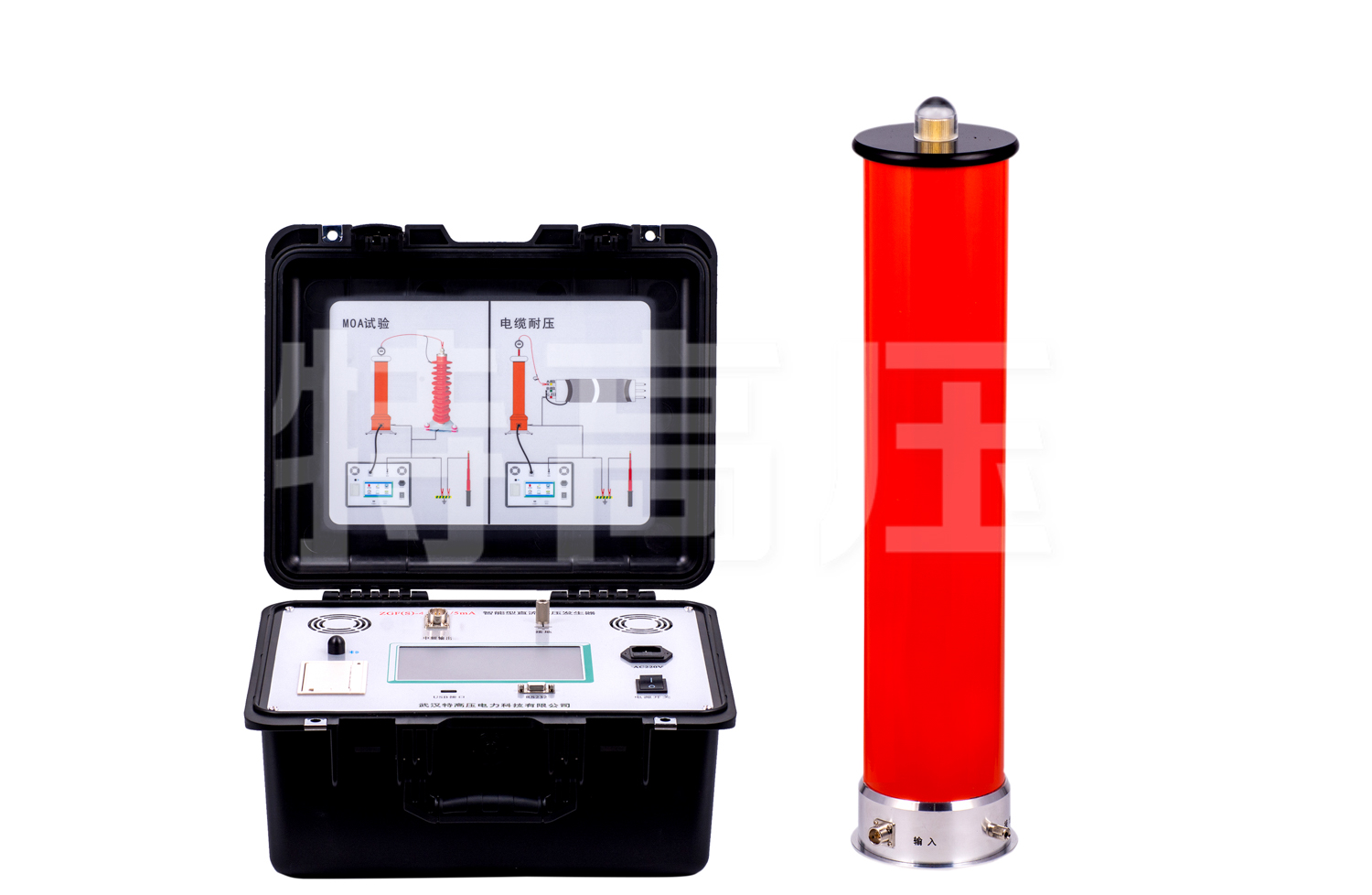

ZGF系列智能型直流高壓發生器，主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，增加了AI全自動氧化鋅避雷器測量，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，保留了手動方式
產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、智能型直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
產品參數
規格參數
| 規格參數 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 | 500/5 | 600/5 |
| 額定電壓(kV) | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 | 500 | 600 |
| 額定電流(mA) | 2.000 | 3.000 | 5.000 | 2.000 | 3.000 | 5.000 | 2.000 | 3.000 | 5.000 | 2.000 | 3.000 | 5.000 | 5.000 | 5.000 |
| 額定功率(W) | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 | 2500 | 3000 |
| 控制箱質量 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 14.8 | 14.8 |
| 倍壓筒質量 | 4.5 | 4.5 | 4.5 | 22 | 22 | 22 | 27 | 27 | 27 | 32 | 32 | 32 | 43.5 | 48.5 |
| 倍壓筒高度 | 540 | 540 | 540 | 970 | 970 | 970 | 1220 | 1220 | 1220 | 1580 | 1580 | 1580 | 1980 | 2254 |
技術參數
| 電壓精度 | ±(1.0%讀數＋1個字) |
| 電流精度 | ±(1.0%讀數＋1個字) |
| 紋波系數 | ≤0.2% |
| 電壓穩定度 | 電源電壓變化±10%時≤1% |
| 過載能力 | 空載電壓可超出額定電壓 10%使用 10 分鐘 |
| 最大充電電流為 1.25 倍額定電流 | |
| 電源 | 單相交流 50Hz 220V±10% |
| 工作方式 | 間斷使用：額定負載 30 分鐘 |
| 1.1 倍額定電壓使用：10 分鐘 | |
| 工作環境 | 溫度：-10℃～+40℃ |
| 相對濕度：室溫為 25℃時不大于 85%（無凝露） | |
| 海拔高度：1500 米以下 | |
| 帶電容負荷能力 | 被試品電容量無限制 |
| 操作箱特點 | 具有全自動做氧化鋅避雷器試驗 |
| 具有手動調節電壓輸出功能 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間。
- 2、泄漏電流無線傳輸，通過專用無線微安表，可直接將高壓端泄漏電流通過無線方式傳送給儀器主機顯示。
- 3、支持國網《Q_GDW 12482.1-2024[電氣設備數字化測試數據與通信技術規范》協議，通過串口RS232可上傳相關數據。
- 4、自動匹配避雷器試驗速度，通過選擇不同電壓等級避雷器自動調整升降壓速度，可極大幅度縮短試驗時間。
- 5、自動耐壓試驗，完整顯示升降壓過程，耐壓時間。
- 6、采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高，紋波系數≤0.2%。
- 7、儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。
- 8、倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
產品視頻
產品圖集
產品附件圖
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
