儀器精確測量一次側電流、二次側電壓可以分析三相不平衡度和六角向量圖等
參考標準：GB/T 7676.5-2017
- 同時測量二次側1至3路交流電壓
- 測量電網頻率
- 測量有功、無功和視在功功率
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

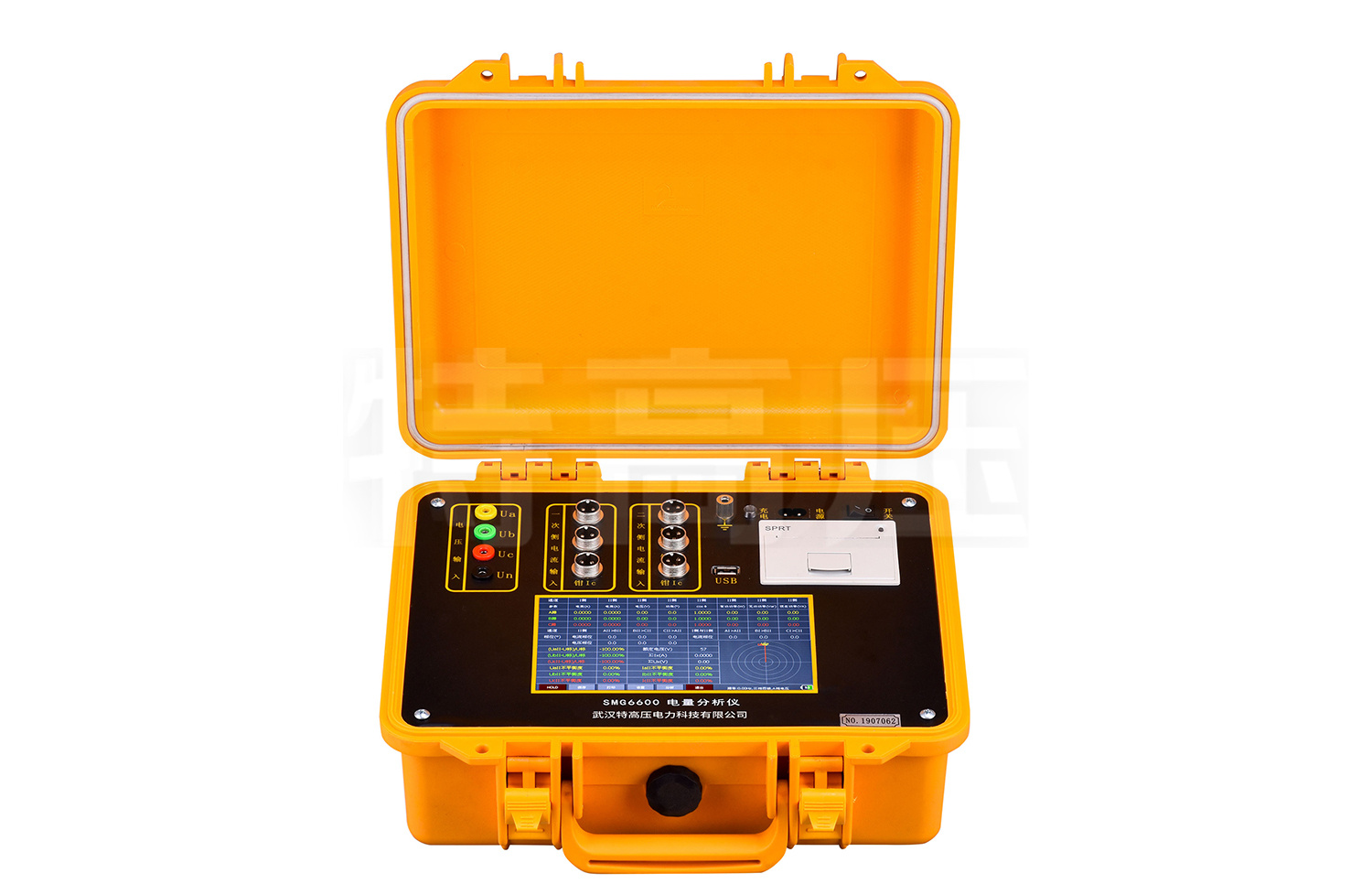

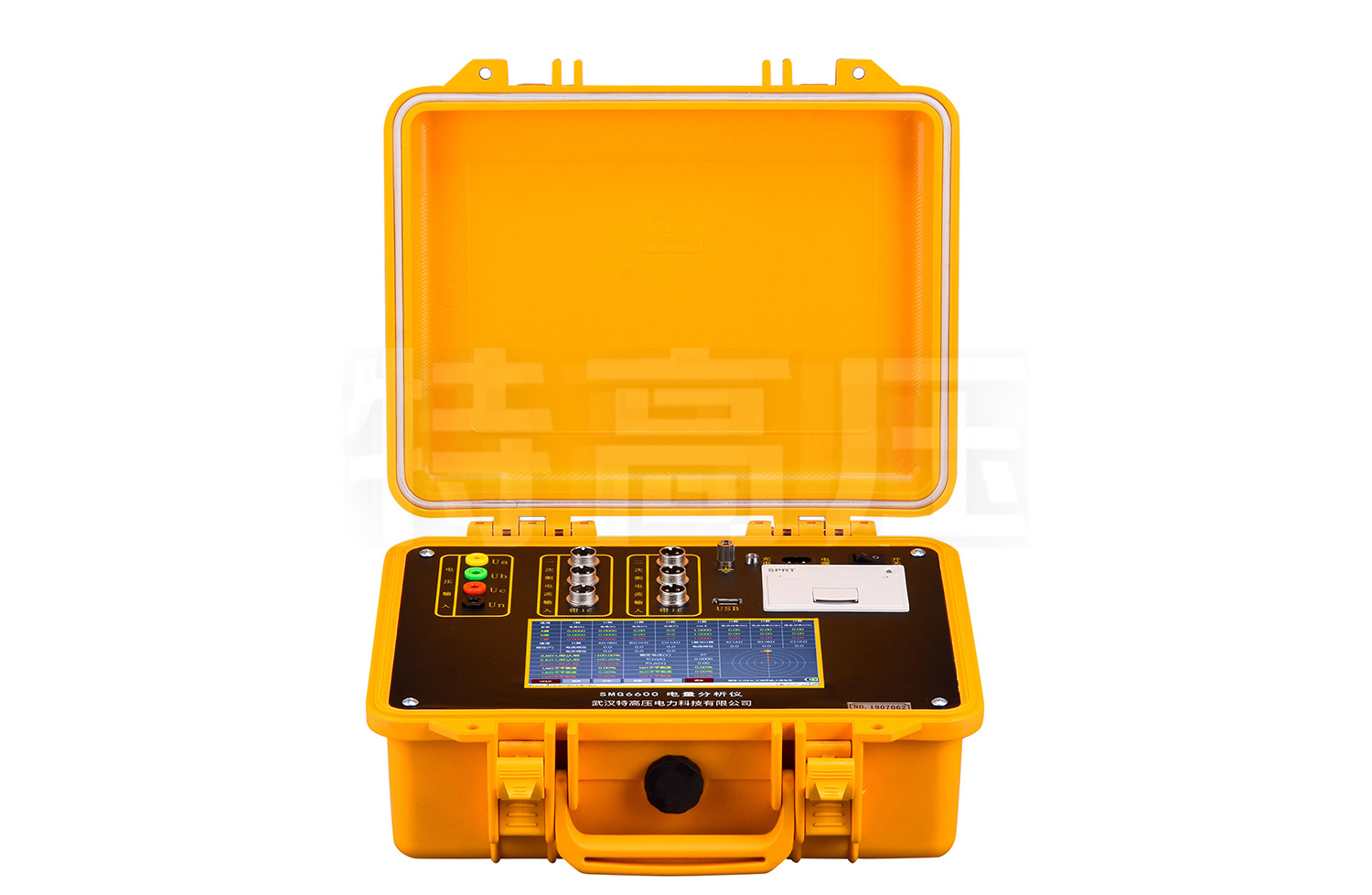

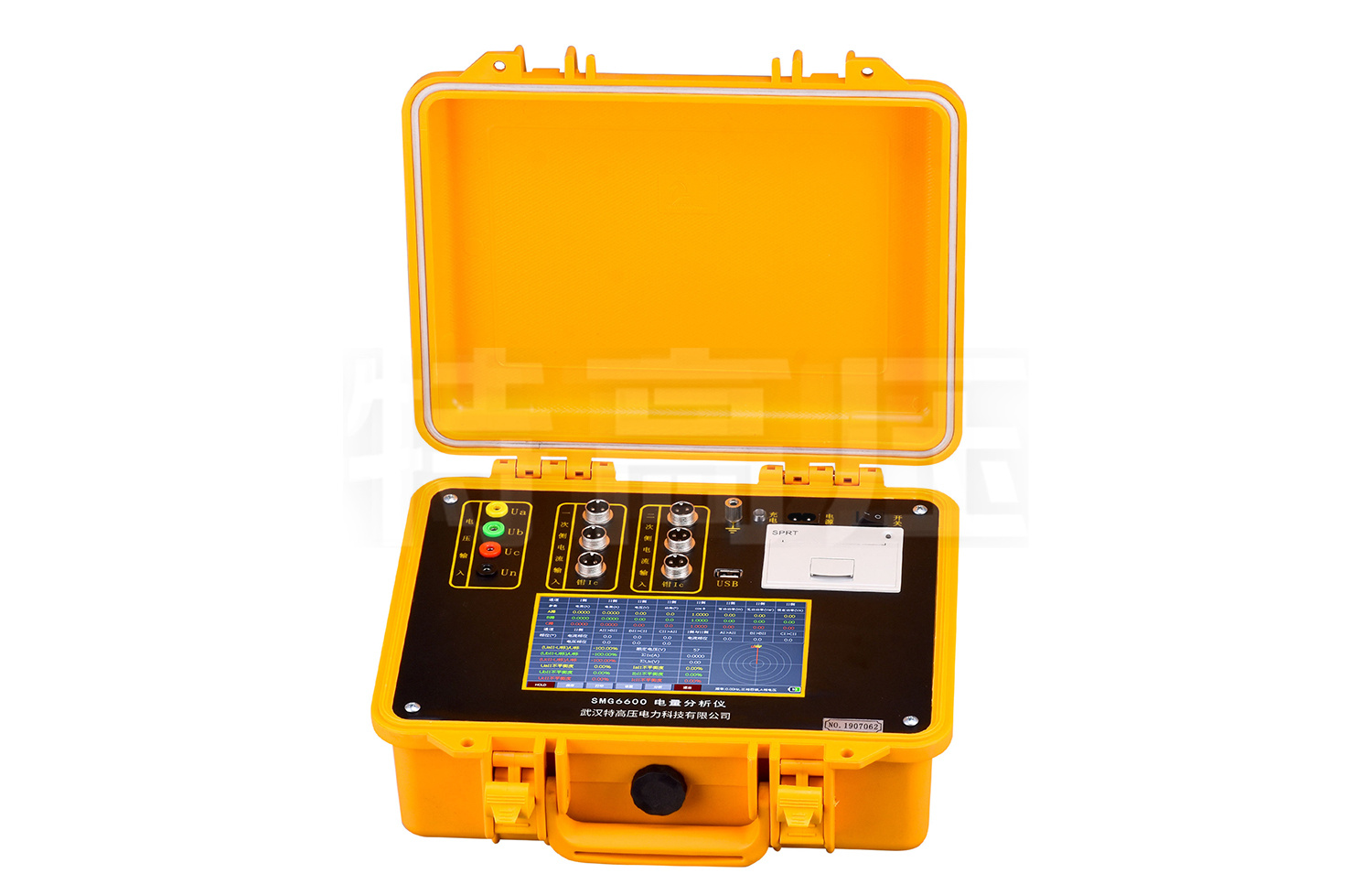

保護回路矢量分析儀可同時測量一次側電流、二次側電流與二次側電壓，進而分析三相不平衡度與六角向量圖等；儀器測量精確，且可輸出 Word、Excel 文件。
保護回路矢量分析儀采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。
產品別稱：六路差動保護矢量測試儀、六路差動保護矢量檢測儀、六路差動保護矢量測量儀、保護回路矢量分析儀
產品參數
技術參數(在1mA-5mA在±3°)
| 類型 | 范圍 | 單位 | 誤差 | 分辨率 |
| 電壓 | 1～500 | V | 0.3%×量程 | 0.01V |
| 一次側電流 | 0.1～5 | A | 0.3%×量程 | 0.0001A |
| 二次側電流 | 0.001～10 | A | 0.3%×量程 | 0.0001A |
| 有功功率 | 0.001～5k | W | 0.3%×量程 | 0.1W |
| 無功功率 | 0.001～5k | VAR | 0.3%×量程 | 0.1VAR |
| 視在功率 | 0.001～5k | VA | 0.3%×量程 | 0.1VA |
| 頻率 | 45～65 | Hz | 0.1%×量程 | 0.01Hz |
| 相位 | 0～360 | ° | ±1° | 0.1° |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、同時測量二次側1至3路交流電壓。
- 2、同時測量一次側1至3路交流電流。
- 3、同時測量二次側1至3路交流電流。
- 4、測量電壓間、電流間、電壓與電流間的相位（一次側二次側電流之間角度）。
- 5、測量電網頻率。
- 6、測量有功、無功和視在功功率。
- 7、測量功率因數。
- 8、三相電電壓電流不平衡度檢測。
- 9、二次側相電壓范圍：1-500V, 二次側電流范圍：1mA-10A，一次側電流：100mA-5A。
- 10、顯示六角向量圖（一次側和二次側混合）。
- 11、作為漏電流表使用。
- 12、低功耗設計，市電供電內置充電電池作為備用電源。
- 13、自動量程，鼠標操作人性化設計。
- 14、數據保存可通過U盤導出，方便用戶數據處理。
- 15、可通過微型打印機將現場測量的數據打印出來。
- 16、導出文件Word和Excel格式文件，方便打印報告。
