三相電參數測量、保護回路CT接線分析和三相電電壓電流不平衡度檢測
參考標準：GB/T 7676.5-2017
- 完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量
- 能分析CT接線的正確性檢查電力線用電平衡及電能計算功能
- 采用高速ARM處理器作為下位機進行電參數的測量
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

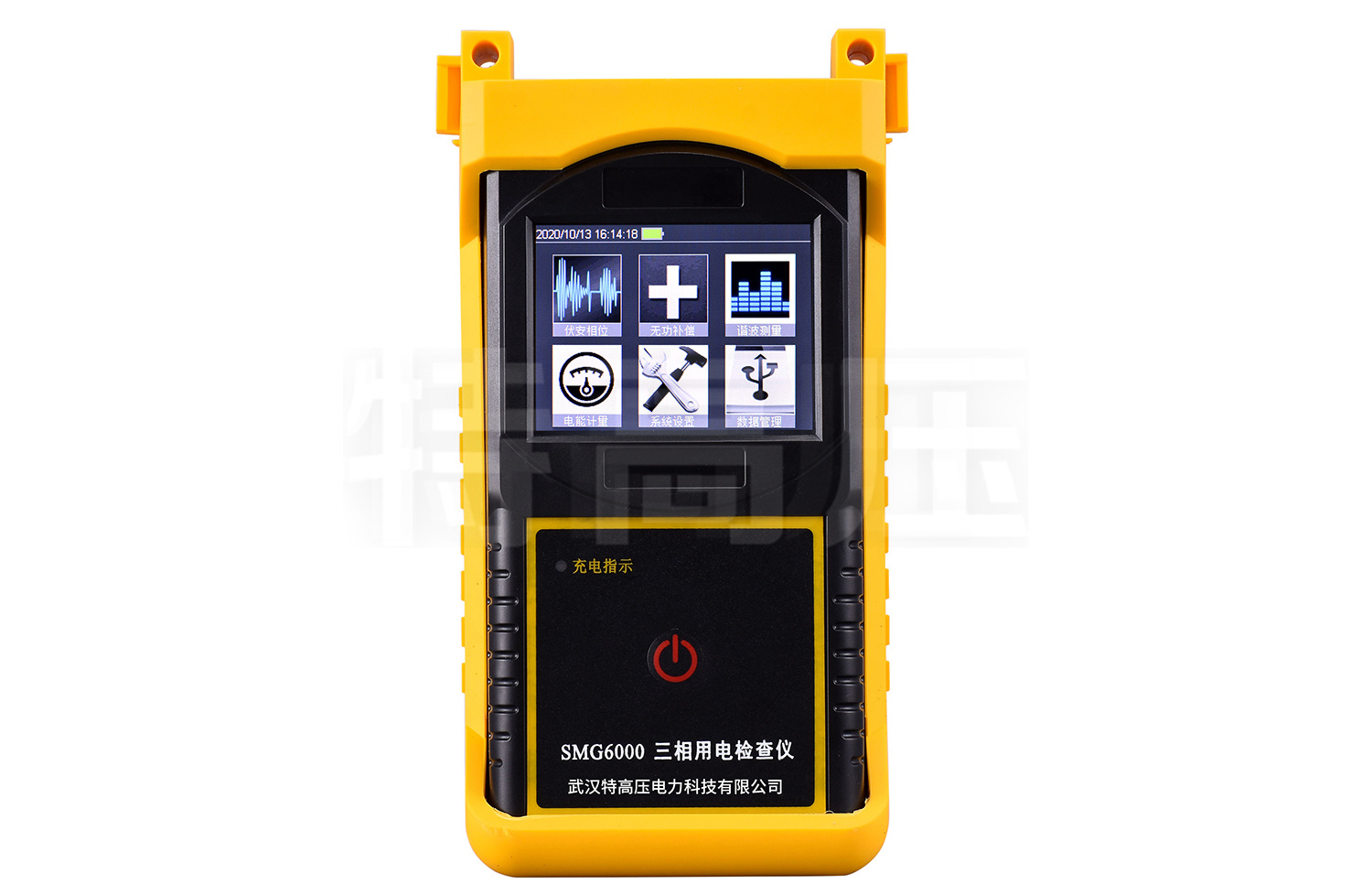

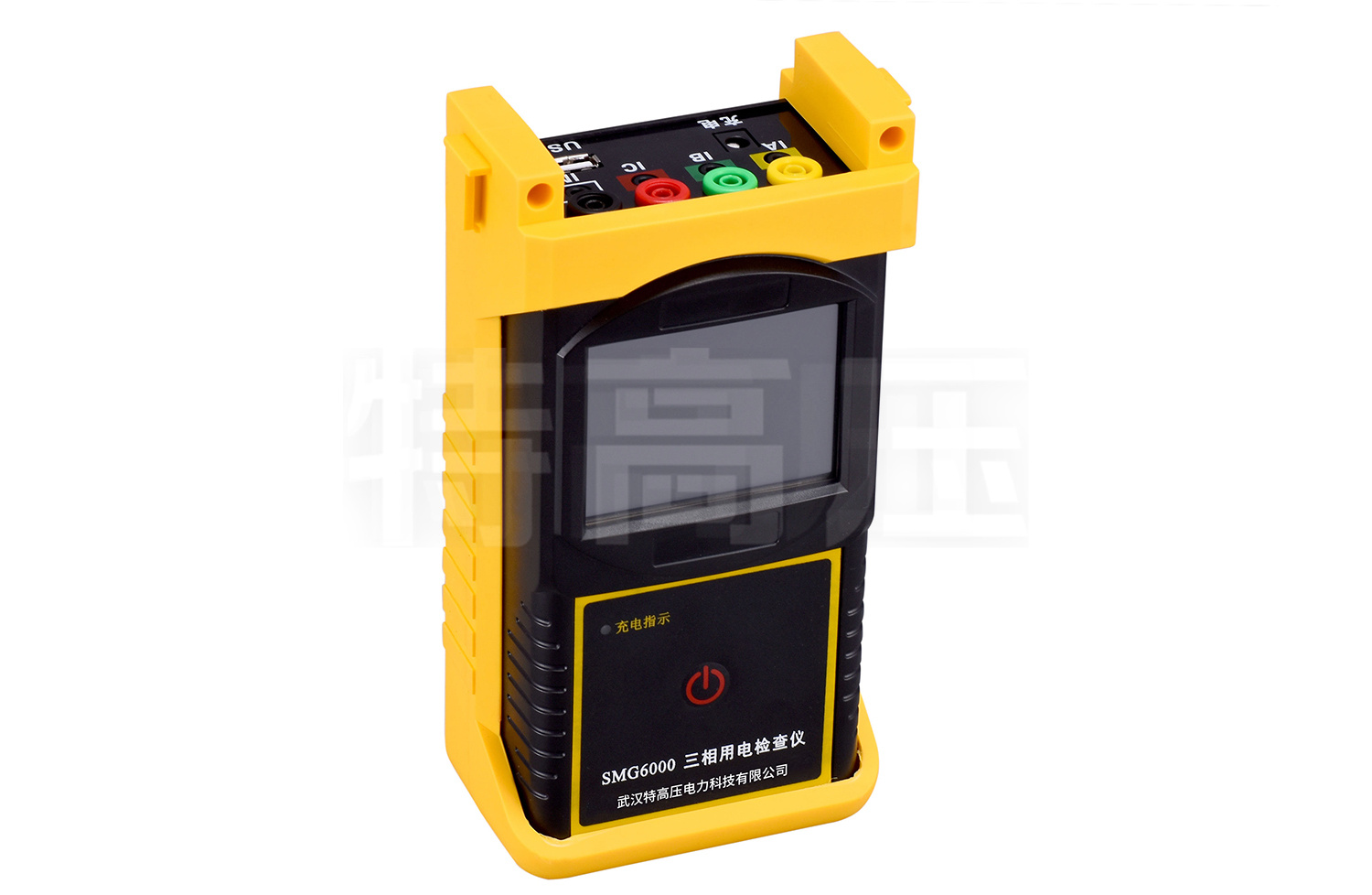

本儀器是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量，更為獨特的是，能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。

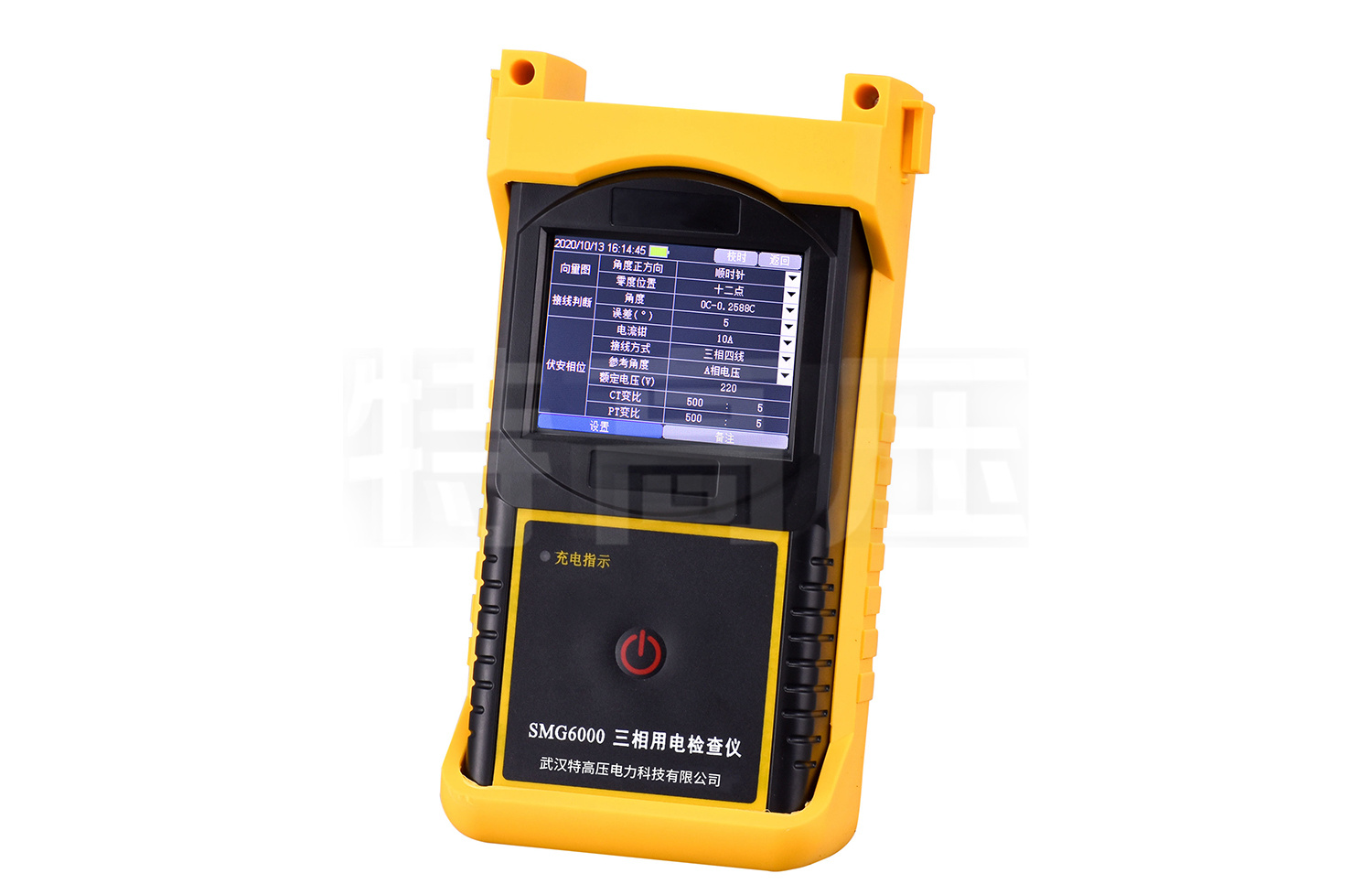

本儀器設計上采用高速ARM處理器作為下位機進行電參數的測量，完全圖形化界面，真彩色顯示，觸摸屏操作人機界面友好，儀器便于攜帶，功能強大。
產品別稱：多功能用電檢查儀、多功能三相用電檢查儀、用電檢查儀、三相多功能用電檢測儀、多功能用電檢測儀
產品參數
技術參數
| 類型 | 測量范圍 | 單位 | 誤差 | 分辨率 |
| 電壓 | 1～500 | V | 0.5% | 0.01V |
| 電流 | 0.001～10 | A | 0.5% | 0.0001A |
| 有功功率 | 0.001～5k | W | 0.5%×讀數 | 0.1W |
| 無功功率 | 0.001～5k | VAR | 0.5%×讀數 | 0.1VAR |
| 視在功率 | 0.001～5k | VA | 0.5%×讀數 | 0.1VA |
| 頻率 | 45～65 | Hz | 0.1%×讀數 | 0.01Hz |
| 相位 | 0～360 | ° | ±1° | 0.1° |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、同時測量1至3路交流電壓。
- 2、同時測量1至4路交流電流（含零相電流）。
- 3、測量電壓間、電流間、電壓與電流間的相位。
- 4、測量電網頻率。
- 5、測量有功、無功和視在功功率。
- 6、測量功率因數。
- 7、測量31次以內諧波。
- 8、分析CT接線的正確性以及電能表接線錯誤判別。
- 9、三相三線兩元件電能表192 種接線錯誤檢測和判定，并給出其向量圖、接線圖、功率表達式和文字說明。
- 10、三相電電壓電流不平衡度檢測。
- 11、測相電壓范圍：5-500V, 測相電流范圍：5mA-10。
- 12、顯示六角向量圖。
- 13、作為漏電流表使用。
- 14、低功耗設計，最長持續使用時間可達12小時。
- 15、自動量程，觸摸屏按鍵人性化設計。
- 16、數據保存可通過U盤導出，方便用戶數據處理。
