專用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器
參考標準：DL/T 1256-2013
- 自動判斷出油浸式或干式配電變壓器的鐵芯型號
- 鋰電池供電或者220V交流充電器供電自適應
- 儀器內置可充電鋰電池，本身可輸出三相正弦波逆變電源
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
變壓器容量特性測試儀是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并全面升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬，測試精度更高。
變壓器容量特性測試儀，包含了變壓器容量、變壓器空載損耗、變壓器負載損耗及其代號水平判定、電參測量等功能。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量200臺次以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。
本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
產品別稱：變壓器容量及空負載測試儀、變壓器容量及空載負載測試儀、變壓器容量及損耗測試儀、變壓器容量測試儀
產品參數
技術參數
| 內置電源輸出范圍 | 電壓：0～10V |
| 電流：0～10A | |
| 特性通道測試量程及精度 | 電壓量程：AC 1000V。精度，±0.2%（F.S）±1個字 |
| 電流量程：AC 100A。精度，±0.2%（F.S）±1個字 | |
| 功率及其他指標測量精度 | 功率： ±0.5%（F.S）（0.1≤CosΦ≤1） |
| 功率：±1.0%（F.S）（0.02≤CosΦ≤0.1） | |
| 空（負）載損耗測量：±2%（0.1≤CosΦ≤1） | |
| 容量測量范圍 | 6.3～125 000kVA |
| 工作溫度 | -20℃～+60℃ |
| 充電器電源要求 | 市電 AC160V～265V |
| 絕緣度 | 容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ |
| 容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ | |
| 主機體積 | 32cm×24cm×13cm |
| 重量 | 4㎏（主機） |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用ARM+FPGA+ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。
- 2、7寸彩色高亮液晶，圖標式觸控界面，中文輸入，全中文菜單。
- 3、具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。
- 4、內置大容量存儲器，可存儲1000組測試數據。USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。
- 5、集成了主流的有線（RS232）和無線通信（藍牙、WIFI）功能，方便數據上傳和遠程操控。
- 6、具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。
- 7、在各測試界面下均可以觀察實時電壓通道、電流通道的波形圖顯示。
- 8、通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，以便于判斷現場接線情況。
- 9、標配定制低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。
- 10、可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷。
- 11、結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據。
- 12、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
- 13、變壓器特性測量中，電壓最大量程可達1000V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器。
- 14、變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍
- 15、根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。

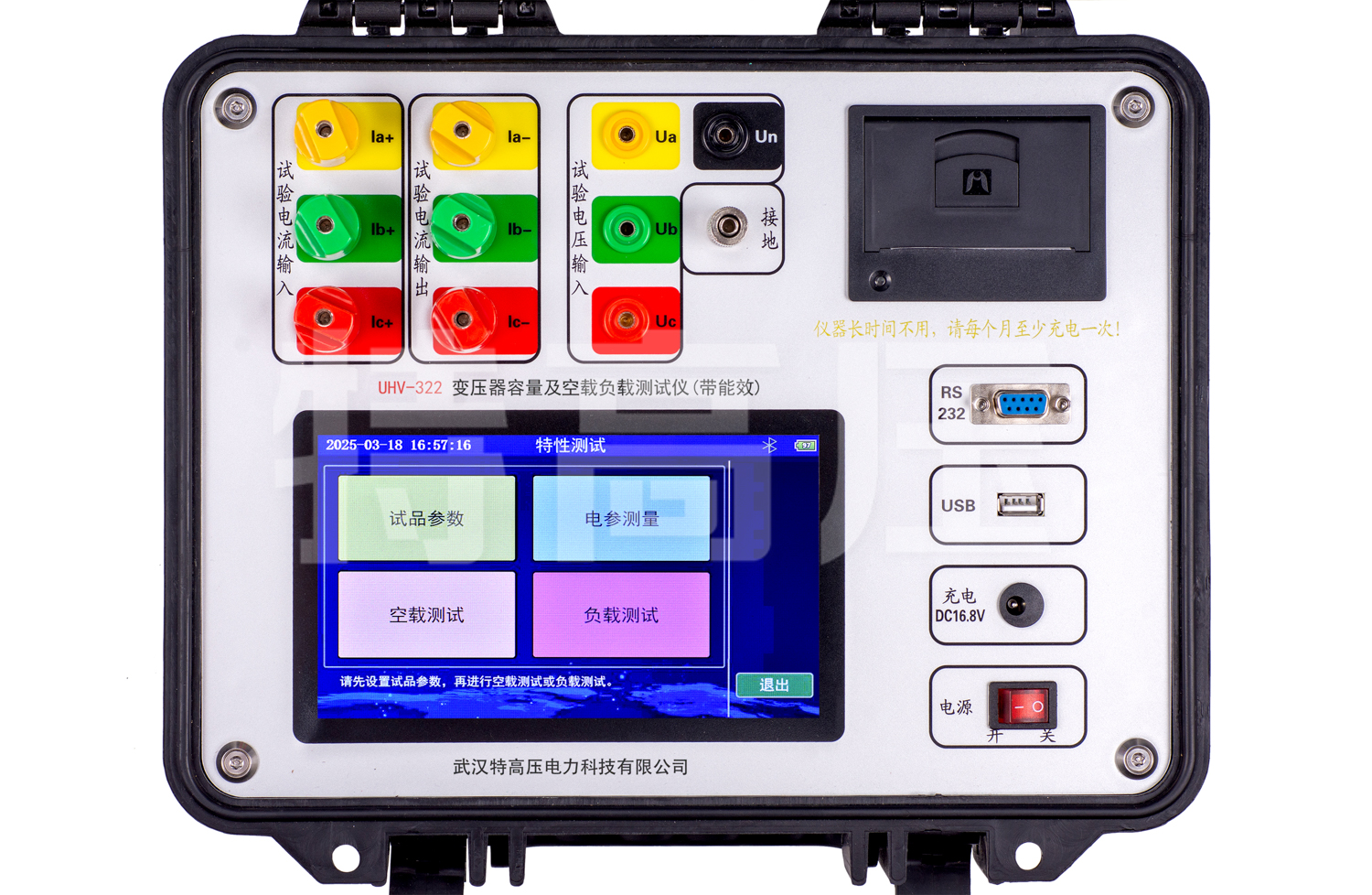

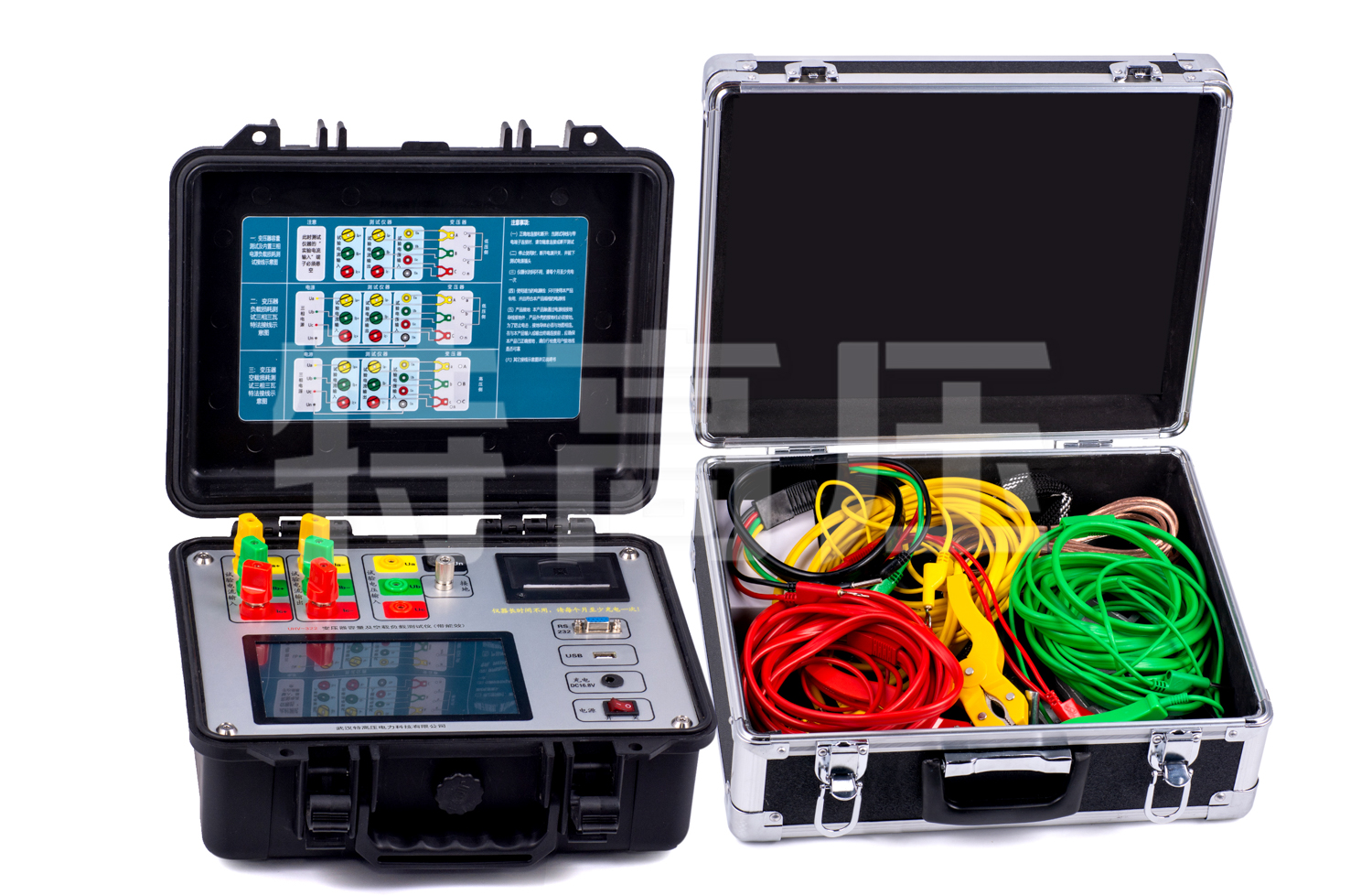

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
