你是否曾在進行高壓電纜耐壓試驗時，因設備體積龐大不便搬運而困擾？或是在GIS設備檢測中，因電壓波形失真導致數據誤判？這些電力檢測中的常見難題，都能被變頻串聯諧振技術完美解決。作為現代電力預防性試驗的核心技術，變頻串聯諧振如同高壓檢測領域的“精準利器”，以高效、安全、精準的優勢，成為電力設備絕緣檢測的首選方案。

一、核心定義：什么是變頻串聯諧振？

變頻串聯諧振是基于RLC串聯電路諧振原理，通過變頻電源調節輸出頻率，使回路中電感的感抗與電容的容抗相等，此時電路進入諧振狀態，被試品兩端可獲得Q倍（品質因數）于電源電壓的高電壓，實現“小功率輸入、大功率高壓輸出”的檢測效果。

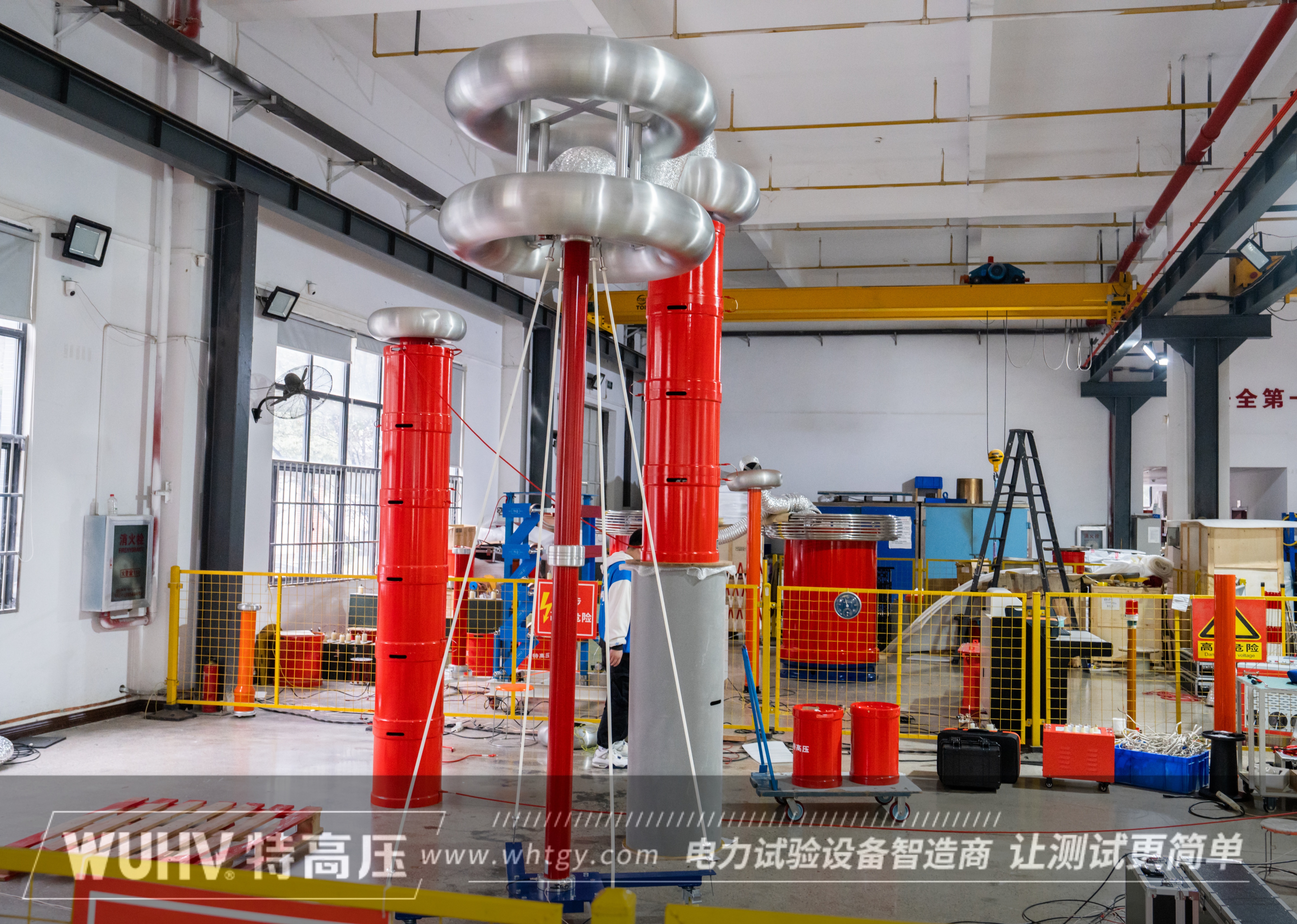

其核心構成包括變頻電源、勵磁變壓器、電抗器、電容分壓器及被試品，四者協同工作，通過精準調頻實現高壓輸出，適配不同電容特性的被試設備檢測需求。與傳統工頻耐壓設備相比，它具有三大核心優勢：

• 高效節能：電源容量僅需試驗容量的1/Q，能耗較傳統設備降低90%以上，220V/380V單三相電源均可驅動
• 波形純凈：輸出純正弦波，畸變率≤1.0%，接近設備實際運行工況，避免波形失真導致的檢測誤差

•  安全可控：具備過壓、過流、閃絡、零位等多重保護機制，異常時自動脫諧降壓，同時設備體積小、重量輕，適配現場移動檢測。

尤其在長電纜、GIS、變壓器等大容量容性設備絕緣檢測中，其獨特的技術優勢成為不可替代的檢測手段。

二、應用場景：為什么說它是電力檢測不可或缺的裝備？

變頻串聯諧振技術的應用覆蓋電力系統、工礦企業、科研院所等多個領域，核心應用場景主要分為兩大板塊：

• 1. 電力設備安全檢測的“守護神”

在電力預防性試驗中，變頻串聯諧振廣泛應用于各類高壓設備的交流耐壓試驗，精準排查絕緣缺陷

- GIS組合電器檢測：對GIS整體進行交流耐壓試驗，驗證其裝配質量和絕緣性能，排查內部導體接觸不良、絕緣件受潮等問題

- 變壓器、互感器檢測：對變壓器繞組、互感器進行工頻耐壓試驗，檢查繞組絕緣強度，保障設備長期穩定運行

- 避雷器檢測：與避雷器特性測試儀協同使用，對避雷器進行交流耐壓試驗，驗證其絕緣強度和放電特性。

• 2、科研與生產領域的“能量核心”

在科研和生產過程中，變頻串聯諧振為各類高壓試驗提供穩定可靠的高壓源

- 絕緣材料特性研究：為新型納米絕緣材料、復合絕緣材料的介電性能測試提供精準高壓環境

- 特殊場景模擬：用于靜電除塵、等離子體生成等特殊環境的高壓電場構建，賦能前沿科研項目

- 避雷器檢測：與避雷器特性測試儀協同使用，對避雷器進行交流耐壓試驗，驗證其絕緣強度和放電特性。

變頻串聯諧振技術的應用覆蓋電力系統、工礦企業、科研院所等多個領域，核心應用場景主要分為兩大板塊：

三、性能影響因素：關鍵參數解析

諧振試驗結果的準確性，取決于設備的三大核心性能參數，同時受環境因素影響顯著

1、品質因數（Q值）：直接決定升壓效率，優質設備在最大負載下Q≥20，Q值越高，升壓效率越高，電源容量需求越小

2、調頻范圍：需覆蓋30-300Hz連續可調，確保能精準匹配不同電容特性的被試品，順利找到諧振點

3、輸出電壓精度：電壓調節精度需達到0.5%，確保試驗電壓穩定，避免因電壓波動導致檢測數據失真

4、環境因素：溫度-10~50℃、濕度≤90%為最佳試驗環境，濕度超過80%時，需對設備和被試品進行防潮處理，避免表面泄漏電流影響測試結果；同時試驗過程中電抗器發熱、被試品溫度變化，也可能導致諧振點漂移，影響試驗穩定性。

四、專業應用技巧：如何用好這把“高壓檢測利器”？

諧振試驗結果的準確性，取決于設備的三大核心性能參數，同時受環境因素影響顯著

1、接地優先：設備所有接地端需實現一點接地，接地電阻≤4Ω，確保接地可靠，避免雜散電流干擾

2、零位啟動：試驗前將電壓、頻率調至零位，逐步升壓、調頻，嚴禁驟升電壓，防止設備損壞

3、閃絡處理：試驗中若出現閃絡報警，需立即降壓停機，排查被試品絕緣缺陷或接線問題，嚴禁強行繼續試驗

4、安全距離：高壓輸出端與周圍物體、人員的安全距離需符合行業標準，操作人員穿戴絕緣防護用品

5、進行電纜、GIS等容性設備測試時：先估算被試品電容，選擇匹配的電抗器，避免電抗器參數與被試品電容不匹配導致無法找到諧振點

6、 采用自動調頻模式，讓設備自動掃描諧振點，找到諧振點后穩定升壓至試驗電壓，保持規定時間

7、 試驗過程中實時監測泄漏電流、電壓波形，若出現波形畸變、電流異常，立即停機排查

五、設備聯用方案？

現代電力檢測常采用多設備協同工作模式，提升檢測效率和準確性

1、A[變頻串聯諧振裝置] --> B[局部放電測試系統]

2、A --> C[電纜故障定位儀]

3、A --> D[避雷器特性測試儀]

例如武漢特高壓電力科技有限公司的變頻串聯諧振試驗裝置與直流高壓發生器配合使用，可完成從電纜耐壓試驗到絕緣缺陷定位的全流程檢測；與局部放電測試系統聯用，可精準檢測設備內部微小放電信號，提前發現隱性缺陷。

六、設備選型指南：關鍵考量點

選擇變頻串聯諧振裝置時，需結合應用場景、現場工況等因素，重點關注以下4點：

1、應用場景：電力預防性試驗選基礎型，適配常規電纜、變壓器檢測；科研或大型設備檢測需選寬調頻范圍、高Q值型號

2、輸出參數：輸出電壓需覆蓋被試設備額定電壓的1.2-1.5倍，電流需適配被試品電容需求，確保試驗順利開展

3、 功能配置：優先選擇支持自動調頻、數據記錄、遠程控制的設備，提升操作便捷性；同時檢查安全保護功能是否完善，避免試驗風險

4、品牌與服務：優選資質齊全、行業口碑良好的廠商，確保設備質量可靠，同時關注售后技術支持，便于解決現場試驗難題。

武漢特高壓電力科技有限公司的UHV系列變頻串聯諧振裝置，采用高頻逆變技術優化設計，調頻范圍30-300Hz連續可調，Q值≥20，具備智能調頻、多重保護、數據存儲等功能，其精準的諧振點跟蹤能力，可適配各類高壓設備檢測需求，避免諧振點無法建立、諧振點漂移等常見故障，為現場檢測提供可靠支撐。

七、維護與創新：延長設備壽命的秘訣

定期維護是保證諧振裝置精度和使用壽命的關鍵，建議每500小時操作后，做好以下3點：

1、清潔與檢查：清潔設備表面、電抗器和電容分壓器，避免灰塵、油污堆積；檢查線路連接是否牢固，接口有無松動、氧化

2、校準與測試：定期對變頻電源、電壓電流測量模塊進行校準，確保輸出電壓、電流精度達標；檢查電抗器絕緣性能，避免絕緣老化

3. 存儲與保養：長期不使用時，將設備放置在干燥、通風、無腐蝕性氣體的環境中，定期開機通電，檢查設備狀態；電抗器需避免碰撞、擠壓，防止線圈損壞。

當前諧振技術已向智能化方向升級，新型變頻串聯諧振裝置配備自動溫度補償系統、無線監控模塊、AI故障預診斷功能，可實時監測設備運行狀態，提前預警故障，大幅提升試驗效率和設備可靠性。

常見問題解答

1. 問： 變頻串聯諧振與傳統工頻耐壓設備的主要區別是什么？
2. 答：變頻串聯諧振輸出純正弦波，波形畸變率低，更貼近設備實際運行工況；體積小、重量輕，適配現場移動檢測；能耗低，僅需小容量電源即可實現高壓輸出；而傳統工頻耐壓設備體積龐大、能耗高，僅適用于固定場所檢測，且波形易失真。
3. 問： 試驗中無法找到諧振點，該如何處理？
4. 答： 首先檢查接線是否正確，確認電抗器與被試品的匹配關系，若電抗器參數與被試品電容不匹配，需更換合適參數的電抗器；其次檢查被試品是否存在嚴重絕緣缺陷，導致電容異常，需先排查被試品故障；同時檢查電源頻率是否穩定，避免電源波動影響諧振點搜索。
5. 問： 試驗過程中出現諧振點漂移，該如何解決？
6. 答： 諧振點漂移多由被試品溫度變化、電抗器發熱或電源頻率不穩定引起，可通過控制試驗持續時間，避免設備過熱；確保試驗環境溫度穩定，減少環境因素影響；選用高穩定度的變頻電源，避免電源頻率波動，同時可開啟設備自動跟蹤諧振點功能，實時調整頻率，保證試驗穩定。
7. 問： 可以自行改裝諧振裝置的電抗器，提升輸出電壓嗎？
8. 答： 絕對禁止！擅自改裝電抗器會破壞設備的絕緣配合設計，導致過電壓保護失效，可能引發設備損壞、人員觸電等嚴重事故，若需提升輸出電壓，需選擇適配型號的設備或聯系廠家進行專業升級。
9. 問：寒冷環境中使用諧振裝置，需注意什么？
10. 答： -10℃以下環境需提前預熱控制箱30分鐘，確保變頻電路正常工作；選用低溫特性良好的絕緣材料，避免電抗器、電容分壓器因溫度過低出現絕緣性能下降；試驗后及時清理設備表面凝露，防止絕緣受潮。
